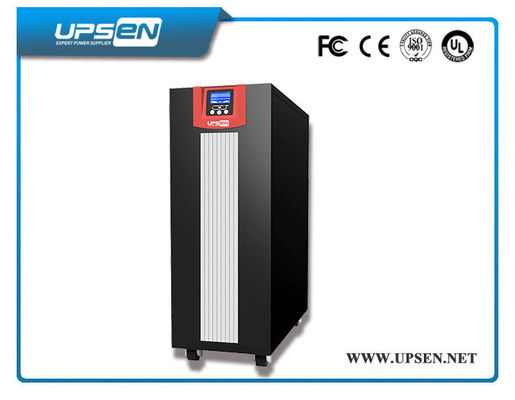

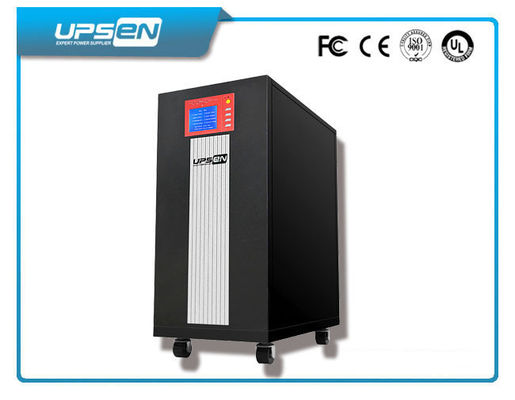

60KVA 48KW 3 Fazlı Kesintisiz Güç Kaynağı UPS'si Bakır Transfromerli endüstriyel UPS Sistemi
Model: Düşük Frekanslı Online UPS Yüksek Verimli Strar Serisi HE33 10K-200K (3Ph giriş / 3Ph çıkış)
Hızlı Genel Bakış
1: Özellikle Endüstri, Santraller ve trafo merkezleri otomasyonu, çelik endüstrisi, büyük ölçekli işletmeler için tasarlanmış UPS gücü
Imalat sanayi ve petrokimya endüstrisi vb
2: 380VAC 400VAC ile endüstriyel güç kaynağı 415VAC Giriş ve Çıkış ve DC Girişi ile 384Vdc 432Vdc 480Vdc
3: EMC / EMI korumalı KGK
4: T rue Galvanik İzolasyon
Temel Özellikler
1. Gelişmiş DSP teknolojisini ve çevrim içi çift çevrim IGBT teknolojisini benimser
En zorlu uygulamalar için tasarım yapın.
2. 384/432 / 480VDC tasarımlı DC Girişi
3. Genel Koruma: Aşırı sıcaklık, aşırı yük, kısa devre, aşırı gerilim, aydınlatma ve
KGK'nın ve yükün güvenilir çalışmasını sağlamak için zayıf girdi.
4. Gerçek Galvanik İzolasyon
KGK'ya ve yüke yeterli koruma sağlayacak tasarım.
5. İnverter ve bypass arasındaki hızlı transfer süresi
İnvertörden baypas geçiş zamanı sıfır saniye, bypassdan invertere kadar 0.002 saniyeden az, örneğin
KGK Bakımı sırasında yüke kesintisiz ve kesintisiz güç teminini garanti eder.
6. İnsan Operasyonu Tasarımı
Kolay çalıştırma ve program sınırlaması olmaksızın, kullanıcı tarafından yapılan herhangi bir operasyonel hata, zarar vermeyecektir .
birim.
7. Gelişmiş Paralel Yedekli Teknoloji
Paralet ve N + 1 Yedekliğin ileri teknolojisini gereksinimi karşılamak için benimsemek
Çoklu UPS üniteleri paralel çalışma.
8. Serin Başlat Fonksiyonu
AC şebeke olmadan başlatılabilir (sadece pille çalışır) ve DC döngüsünde yüksek dalgalanma akımından korunmuştur.
9. İki fazlı kilitli halkalar ve yüksek verimli filtre eş zamanlı aktarma sistemi Jeneratör ile tamamen uyumludur.
10. Çince / İngilizce LCD ekran paneli
KGK durumunu, giriş voltajını, çıkış voltajını, bypass voltajını, giriş frekansını, çıkış frekansını, yükü
Kapasite, sıcaklık ve tarihsel veriler, vb.
11. Tak ve Çalıştır Modüler tasarım: Bakım daha kolay ve hızlı olacak ve MTTR yarım saate kısaltılacaktır .
12. Akıllı Arayüz: Kuru kontaklar dahil, RS485 / RS232, MODBUS, "Gümrüksüz" desteği.
13. EMC / EMI koruması, EN5009-2 onaylı ve GB / T17626 onaylı ve onaylı
14. Gelişmiş Akü Yönetimi Modüler (İsteğe Bağlı) Akünün test, bakım, alarm izlenmesi için.
15. Modülerleştirme ve Entegrasyon
Uygulama
Sanayi, Enerji santralleri ve trafo otomasyonları, çelik endüstrisi, büyük ölçekli imalat sanayi ve petrokimya endüstrisi vb.
Teknik özellik
| Yüksek Verimli Strar Serisi HE33 10K-200K |
| Model | HE33 Serisi UPS |
| Kapasite (VA) | 10K | 15K | 20K | 30K | 40K | 60K | 80 kilo | 100.000 | 120K | 160 bin | 200.000 |
| Noninal çıkış kapasitesi | 8KW | 12KW | 16 kilovat | 24KW | 32KW | 48KW | 64KW | 80 kilovat | 96KW | 128KW | 160 kilovat |
| İşlet türü | Çift dönüşüm çevrimiçi türü |
| Giriş | Nominal gerilim | 220V / 380, 230/400, 240 / 415V |
| Gerilim Toleransı | 380/400 / 415V ±% 25 |
| Sıklık | 50Hz / 60Hz ±% 5 |
İzin verilen frekans Hata payı | ±% 2 (ön panelden ±% 1 ila% 5 arasında seçilebilir) |
| Yumuşak başlangıç | 0-100% in 30 "(seçilebilir) |
| Giriş güç faktörü | 0.95 (giriş filtresi ile) |
| Standart özellikler | Ayrılabilir baypas hattı Geri Besleme koruması |
| Faz | Üç faz + N + G |
| Çıktı | Voltaj | 220V / 380, 230/400, 240 / 415V, ±% 1 (kararlı yük), ±% 5 (aktif yük) |
| Sıklık | 50 / 60Hz (±% 5, AC modu), 50 / 60Hz (±% 1, Pil modu) |
| Statik kararlılık | 19ms'de ± 5% |
| Çarpıtma | Doğrusal yük <% 3, doğrusal olmayan yük <% 5 |
| Güç faktörü | 0.8 |
| Çıkış dalgası | Saf sinüs dalgası |
| Crest faktörü | 3:01 |
| Batarya voltajı | Standart akü voltajı | 384V | 432V | 480V |
| Dalgalı şarj | 432V | 486V | 540 |
| Terminal gerilimi | 336V | 378V | 420V |
| Şarj akımı | 1A-50A (Akü yapılandırma yazılımına göre hesaplayabilir ve ayarlayabilir) |
Maksimum Deşarj Şu anki | 28 | 42 | 56 | 85 mi? | 113 | 169 | 225 | 282 | 338 | 381 | 507 |
| Ana işlev | Aktif voltaj değişimi | 0-100% ± 5% |
| Anında iyileşme süresi | <10ms |
| Dengesiz voltaj | <± 5%, <± 1% (Denge yük voltajı) |
| Aşırı yük kapasitesi | % 125 → 10 dakika,% 150 → 1dak |
| Statik anahtar | Otomatik |
| Koruma | UPS aşırı akım, kısa devre, akü düşük gerilimi, aşırı ısı |
| Soğuk yöntem | Havalandırmayı zorla (sıcaklık kontrol modu) |
| Gürültü | 60-65dB |
| Görüntüle | LED, LCD ekran |
| Uzaktan sinyalizasyon | Gerilimsiz kontaklar |
| Uzaktan komutlar | EPO ve baypas |
İletişim Portu (İsteğe bağlı) | Çift RS232 + uzaktan kontaklar + 2 iletişim arabirimi yuvası |
| Alarm | Zil ve göstergeli alarm |
| Çevre | Sıcaklık: 0-40 C Nem: 0-90% |
Rekabet avantajları:
1: Online UPS için Üç Yıllık Garanti ve% 1 ücretsiz UPS veya% 2 ücretsiz PCB Panoları
3: Satış sonrası servisimiz iyi, tarafımızdan kaynaklanan arızalardan tam sorumlu olacağız
4: Enerji alanında 10 yılı aşkın profesyonel deneyim
5: Satış öncesi ve sonrası profesyonel teknik destek
6: Herhangi bir müşterinin özel isteklerini karşılamak için zamanında yanıt, hızlı teslimat süresi ve esnek operasyonlar.
7: Ücretsiz OEM ve ODM Hizmeti
8: Rekabetçi fiyat, kalite ve olgun ürünler
