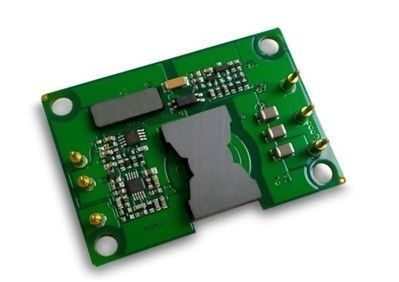

Endüstriyel Güç Kaynağı 50W Çıkış 5V / 10A XD50-24S5-POCW
Temel Özellikler
Çıkış gücü: 50W
Geniş giriş aralığı: 20-60VDC
Yüksek dönüşüm verimliliği:% 88'e kadar
Hat düzenleme ±% 1
Yük regülasyonu ±% 1
Sabit çalışma frekansı
Yalıtım Gerilimi: 1500V
Etkinleştir (Açık / Kapalı) Kontrol
Çıkış aşırı yük koruması
Aşırı gerilim korumalı çıkış
Sýklama modu kýsa devre korumasý
Giriş düşük voltaj kilitleme
Çıkış voltajı düzeltmesi: -8 ~ +% 10 Vout
Ürüne Genel Bakış
Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Elektriksel Özellikler
Elektriksel özellikler, aksi belirtilmedikçe, giriş voltajının, çıkış yükünün ve Ortam sıcaklığının tüm çalışma aralığı boyunca geçerlidir.
Mutlak Maksimum Puanlar
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş gerilimi | 65 | Vdc | Sürekli, çalışmayan | ||
60 | Vdc | Sürekli çalışma | |||
65 | Vdc | Çalışma geçici koruma, <100mS | |||
Izolasyon gerilimi | 2000 | Vdc | Çıktı girişi | ||
Çalışma sıcaklığı | -40 | 100 | ℃ | PCB sıcaklığı | |
Depolama sıcaklığı | -55 | 115 | ℃ | Ortam sıcaklığı, | |
-Ve Voltajını etkinleştir | -2 | 15 | Vdc |
Giriş Karakteristikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş voltaj aralığı | 20 | 24 | 60 | Vdc | Sürekli |
Düşük Voltaj Kilitleme | 19.0 | 19.5 | 19.9 | Vdc | Açma eşiği |
18.0 | 18.5 | 19.0 | Vdc | Kapanma eşiği | |
Maksimum Giriş Akımı | 3.5 | A | Tam yük, Min. giriş | ||
Verimlilik | 88 | % | |||
Tüketim | 2 | 6 | W | Yüksüz | |
Harici Girdi Kapasiteyi Öner | 100 | UF | Tipik ESR 0.1-0.2W |
Çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Voltajı Ayar noktası | 4,95 | 5,00 | 5.05 | Vdc | Nominal girdi; Yüksüz |
Çıkış Gerilimi Aralığı | 4,90 | 5,00 | 5.10 | Vdc | |
Çıkış Akımı Menzili | 0 | 10 | A | Termal derecelendirmeye tabi tutulabilir | |
Hat Yönetmeliği | ± 0.2 | ± 1 | % | Düşük hattan yüksek hatta; tam dolu | |
Yük Tertibatı | ± 0.2 | ± 1 | % | Tam yüke yük yok; Nominal girdi | |
Sıcaklık Düzenlemesi | ± 0.02 | % / ° C | Aşırı çalışma sıcaklığı aralığı | ||
Akım sınırı | 12.5 | A | Çıkış gerilimi nominalin% 90'ı | ||
Kısa devre akımı | 10 | 20 | A | Çıkış gerilimi <250 mV | |
Dalgalanma (RMS) | 15 | MV | 20 MHz bant genişliği. | ||
Gürültü (Tepe-Pik) | 75 | MV | |||
Maksimum Çıkış Kap. | 4000 | ΜF |
Dinamik Yanıt Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Akımındaki Değişim (Di / dt = 0.1A / us) | 250 | MV | % 50 ila% 75 ila% 50 Iout max | ||
Çıkış Akımındaki Değişim (Di / dt = 2.5A / us) | 250 | MV | % 50 ila% 75 ila% 50 Iout max | ||
Yerleşim Süresi | 300 | bize | % 1'in içinde Vout nom. | ||
Açılma gecikmesi Süresi | 5 | bayan | Tam dolu; Vin =% 90 nom. | ||
Çıkış voltajı aşımı | 5 | % |
Fonksiyonel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Anahtarlama Frekansı | 180 | 200 | 230 | KHz | |
Çıkış Voltaj Trimi | 10 | % | Trim Up, | ||
8 | % | Trim Down | |||
Kaynak Akımını Etkinleştir | 1 | MA | |||
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol) | 1 | 15 | Vdc | Açık Kontrol, Mantıksal yüksek veya yüzen | |
-0.5 | 0.3 | Vdc | Kapalı-Kontrol, Mantık düşük | ||
Kısa Devre Koruması | 65 | MΩ | Tip: Hıçkırık Modu, Otomatik Kurtarma, Kısa Devre Direnci | ||
Çıkış aşırı yük koruması | 110 | % | |||
Aşırı gerilim korumalı çıkış | 110 | 130 | % | Yüksüz |
İzolasyon Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
İzolasyon Gerilimi | 1,500 | Vdc | Çıktıya Giriş | ||
İzolasyon Direnci | 100 | MΩ | Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de, | ||
İzolasyon Kapasitesi | 1000 | PF |
Genel özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Ağırlık | 25 | G | |||
MTBF | 1 | MHR'ler | TR-NWT-000332; 80% yük, 300LFM, 40 ℃ Ta |
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -40 | 100 | ℃ | Genişletilmiş, taban PCB sıcaklığı | |
Depolama sıcaklığı | -55 | 115 | ℃ | Çevre | |
Nem | 20 | 95 | % RH | Bağıl Nem, Yoğuşmasız |
Standartlara Uygunluk
Parametre | Notlar |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
Tipik Dalga ve Eğriler
Şekil 1 Verimlilik VS. Çıkış akımı, Ta = 25 ℃
Şekil2 Güç Dağılımı VS. Çıkış akımı, Ta = 25 ℃
Şekil3 Çıkış gücü gevşetme eğrisi, nominal giriş, dönüştürücü boyunca pin1'den pin3'e akan hava
Şekil4 Çıktı dalgalanmaları ve gürültülü
Şekil5 Isıl görüntü, anma Vin, dönüştürücü boyunca pin1'den pin3'e hava akışı, 200LFM, 25 ℃, tam yük
Şekil6 Termal görüntü, anma Vin, dönüştürücü üzerinden girişten çıkışa hava akımı, 200LFM, 25 ℃, tam yük
Şekil7 Çıkış voltajı başlatma, tam yük, 10ms / div, Ch1: Vout (2V / div), Ch2: AÇIK / KAPALI giriş (200mV / div)
Şekil8 Çıkış voltajı kapanması , tam yük, 10ms / div, Ch1: Vout (2V / div), Ch2: AÇIK / KAPALI giriş (200mV / div)
Şekil 9% 25 yükleme adımında (% 50 ~% 75 ila% 50) ve 0.1A / us atım hızı için dinamik tepki
Şekil 10% 25 yükleme aşamasında (% 50 ~% 75 ~% 50) ve 2.5A / us atım hızı için dinamik tepki
Mekanik Anahat
Notlar:
1. Tüm pimler 0.040 "(1.02mm) çapındadır. 0.065 "(1.65mm) çap ile Ayakta duran omuzlar.
2. Toleranslar: x.xx ± 0.02 inç (xx ± 0.5mm)
X.xxx ± 0.010 inç (x.xx ± 0.25mm)
Pin Tanımı
Pin No. | İsim | İşlev |
1 | Etkinleştir | Dönüştürücüyü açıp kapatmak için TTL girişi, Vin (-) referans alınmış, dahili olarak açılmış. |
2 | Vin (-) | Negatif giriş voltajı |
3 | Vin (+) | Pozitif giriş voltajı |
4 | Vout (+) | Pozitif çıkış voltajı |
5 | Vout (-) | Negatif çıkış voltajı |
6 | Trim | Çıkış voltajı trim. Nominal çıkış gerilimi için TRIM pinini açık bırakın. |
