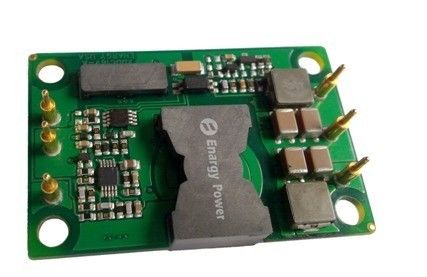

Endüstriyel Güç Kaynağı 50W Çıkış ± 18V / 1.4A XD50-24DB18-POC
Temel Özellikler
Çıkış gücü: 50W
Geniş giriş aralığı: 18-36VDC
Yüksek dönüştürme verimliliği:% 90'a kadar
Sabit çalışma frekansı
Yalıtım Gerilimi: 1500V
Etkinleştir (Açık / Kapalı) Kontrol
Çıkış aşırı voltaj koruması
Çıkış aşırı yük koruması
Sýklama modu kýsa devre korumasý
Aşırı sıcaklık koruması
Giriş düşük voltaj kilitleme
Ürüne Genel Bakış
Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Elektriksel Özellikler
Aksi belirtilmedikçe, elektriksel özellikler, giriş voltajının, çıkış yükünün ve ortam sıcaklığının tam çalışma aralığı boyunca geçerlidir.
Mutlak Maksimum Puanlar
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş gerilimi | 40 | Vdc | Sürekli, çalışmayan | ||
38 | Vdc | Sürekli çalışma | |||
40 | Vdc | Çalışma geçici koruma, <100mS | |||
Izolasyon gerilimi | 2000 | Vdc | Çıktı girişi | ||
Çalışma sıcaklığı | -40 | 100 | ℃ | ||
Depolama sıcaklığı | -55 | 115 | ℃ | ||
-Ve Voltajını etkinleştir | -0.5 | 15 | Vdc |
Giriş Karakteristikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş voltaj aralığı | 18 | 24 | 36 | Vdc | Sürekli |
Düşük Voltaj Kilitleme | 17.0 | 17.5 | 18.0 | Vdc | Açma eşiği |
16.0 | 16.5 | 17.0 | Vdc | Kapanma eşiği | |
Maksimum Giriş Akımı | 3.2 | A | Tam yük, Min. giriş | ||
Verimlilik | 90 | % | |||
Harici Girdi Kapasiteyi Öner | 100 | UF | Tipik ESR 0.1-0.2Ω | ||
Yüklü Giriş Gücü | 0.2 | W |
Çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Çıkış Gerilimi Aralığı | + 17.82 | +18.00 | +18.18 | Vdc | ||
-17.28 | -18.00 | -18.72 | Vdc | |||
Çıkış Akımı Menzili | 0,14 | 1.4 | A | + 18V | ||
0,14 | 1.4 | A | - 18V | |||
Hat Yönetmeliği | + 18V | ± 1 | % Vout | Düşük hattan yüksek hatta; tam dolu | ||
- 18V | ± 4 | % Vout | ||||
Yük Tertibatı | + 18V | ± 1 | % Vout | Tam yüke minimum yük; Nominal girdi, | ||
- 18V | ± 4 | % Vout | ||||
Dalgalanma (RMS) | + 18V | 50 | MV | 20 MHz bant genişliği. 10uF elektrolitik kondansatör ve 0.1uF seramik kapasitör ile tam anma akımında çıkış. | ||
- 18V | 50 | |||||
Gürültü (Tepe-Pik) | + 18V | 60 | MV | |||
- 18V | 60 | |||||
Maksimum Çıkış Kap. | 2200 | ΜF | ± 18V |
Dinamik Yanıt Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Akımındaki Değişim (Di / dt = 0.1A / us) | 300 | MV | % 25 -% 50 -% 25, % 50 -% 75 -% 50 Iout1 | ||
Çıkış Akımındaki Değişim (Di / dt = 0.1A / us) | 300 | MV | % 25 -% 50 -% 25, % 50 -% 75 -% 50 Iout2 | ||
Çıkış Akımındaki Değişim (Di / dt = 0.5A / us) | 400 | MV | % 25 -% 50 -% 25, % 50 -% 75 -% 50 Iout1 | ||
Çıkış Akımındaki Değişim (Di / dt = 0.5A / us) | 400 | MV | % 25 -% 50 -% 25, % 50 -% 75 -% 50 Iout2 | ||
Yerleşim Süresi | 300 | bize | % 1'in içinde Vout nom. | ||
Açılma Zamanı | 15 | bayan | Tam dolu; Vout = nominal değer% 90, ± 18V | ||
Kapatma düşüş zamanı | 0.2 | bayan | Tam dolu; Vout = nominal değer% 10, ± 18V | ||
Çıkış voltajı aşımı | 5 | % Vout | ± 18V |
Fonksiyonel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Anahtarlama Frekansı | 180 | 200 | 230 | KHz | Düzenleme aşaması ve İzolasyon aşaması |
Kaynak Akımını Etkinleştir | 1 | MA | |||
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol) | 1.0 | 14.0 | Vdc | Açık Kontrol, Mantıksal yüksek veya yüzen | |
-0.5 | 0.3 | Vdc | Kapalı-Kontrol, Mantık düşük |
Koruma Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Aşırı gerilim koruması | 120 | % Vout1 | Tip: Gerilim Limit Modu Anma giriş voltajında minimum yük | ||
120 | % Vout2 | ||||
Aşırı yükleme koruması | 120 | % Iout1 | Tip: Akım Modu, nominal giriş voltajında, Nabız Darbe Akım Limit Eşiği,% Nominal Yük ile. | ||
120 | % Iout2 | ||||
Kısa Devre Koruması | 65 | MΩ | Tip: Hıçkırık Modu, Kilitlemesiz, Otomatik Kurtarma, Kısa Devre Direnci | ||
65 | MΩ | ||||
Aşırı Sıcaklık Koruması | 125 | ℃ | Tip: Kilitlemesiz, Otomatik Kurtarma, Eşik, PCB Sıcaklığı | ||
25 | ℃ | Histerezis |
İzolasyon Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
İzolasyon Gerilimi | 1500 | Vdc | Çıktıya Giriş | ||
İzolasyon Direnci | 100 | MΩ | Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de, | ||
İzolasyon Kapasitesi | 1000 | PF |
Genel özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Ağırlık | 25 | G | |||
MTBF (hesaplanan) | 1 | MHR'ler | % 80 yük, 40 ℃ Ta |
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -55 | +100 | ℃ | Genişletilmiş, taban PCB sıcaklığı | |
Depolama sıcaklığı | -55 | +125 | ℃ | Çevre | |
Sıcaklık Katsayısı | ± 0.02 | % / ℃ | |||
Nem | 95 | % RH | Bağıl Nem, Yoğuşmasız |
Standartlara Uygunluk
Parametre | Notlar |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
İğne Alev Testi (IEC 695-2-2) | |
IEC 61000-4-2 |
Mekanik Anahat
Pin Tanımı
Pin No. | İsim | İşlev |
1 | Etkinleştir | Dönüştürücüyü açıp kapatmak için TTL girişi, Vin (-) referans alınmış, dahili olarak açılmış. |
2 | Vin (-) | Negatif giriş voltajı |
3 | Vin (+) | Pozitif giriş voltajı |
4 | Vout (+) | Pozitif çıkış voltajı |
5 | Com | Com |
6 | Vout (-) | Negatif çıkış voltajı |
