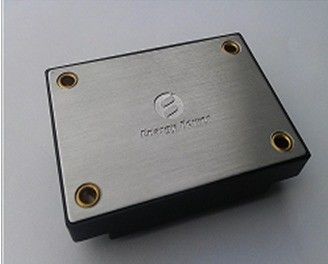

Endüstriyel Güç Kaynağı 30W Çıkışı 12V / 2.5A XD30-24S12-PECW
Temel Özellikler
Çıkış gücü: 30W
Geniş giriş aralığı: 9-36VDC
Yüksek verimlilik:% 88'e kadar
Hat düzenleme ±% 1
Yük regülasyonu ±% 1
Sabit çalışma frekansı
İzolasyon Gerilimi: 1,500V
Etkinleştir (Açık / Kapalı) Kontrol
Çıkış aşırı yük koruması
Çıkış aşırı voltaj koruması
Sýklama modu kýsa devre korumasý
Giriş düşük voltaj kilitleme
Çıkış voltajı düzeltmesi: -8 ~ +% 10 Vout
Ürüne Genel Bakış
Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Elektriksel Özellikler
Mutlak Maksimum Puanlar
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş gerilimi | 40 | Vdc | Sürekli, çalışmayan | ||
38 | Vdc | Sürekli çalışma | |||
40 | Vdc | Çalışma geçici koruma, <100mS | |||
Izolasyon gerilimi | 2000 | Vdc | Çıktı girişi | ||
Çalışma sıcaklığı | -40 | 100 | ℃ | Taban plakası sıcaklığı, | |
Depolama sıcaklığı | -55 | 115 | ℃ | Çevre |
Giriş Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş voltaj aralığı | 9 | 24 | 36 | Vdc | |
Başlangıç voltaj aralığı | 10 | 24 | 36 | Vdc | |
Düşük Voltaj Kilitleme | 8.5 | 8,9 | Vdc | Açma eşiği, yarı yük | |
7.5 | 8.0 | Vdc | Kapanma eşiği, yarım yük | ||
Maksimum Giriş Akımı | 4.2 | A | Tam yük, Min. giriş | ||
Verimlilik | 88 | % | |||
Harici Girdi Kapasiteyi Öner | 100 | UF | Tipik ESR 0.1-0.2Ω |
Çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Voltajı Ayar noktası | 11.88 | 12.00 | 12.12 | Vdc | Nominal girdi; Yarım yük |
Çıkış Gerilimi Aralığı | 11.76 | 12.00 | 12.24 | Vdc | |
Çıkış Akımı Menzili | 0 | 2.5 | A | ||
Hat Yönetmeliği | ± 0.02 | ± 1 | % | Düşük hattan yüksek hatta; tam dolu | |
Yük Tertibatı | ± 0.02 | ± 1 | % | Tam yüke yük yok; Nominal girdi | |
Akım sınırı | 2.7 | A | Çıkış gerilimi nominalin% 90'ı | ||
Kısa devre akımı | 6 | A | |||
Dalgalanma (RMS) | 15 | MV | 20 MHz bant genişliği. 10uF elektrolitik kondansatör ve 0.1uF seramik kapasitör ile tam anma akımında çıkış. | ||
Gürültü (Tepe-Pik) | 100 | MV | |||
Maksimum Çıkış Kap. | 1800 | ΜF |
Dinamik Yanıt Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Akımındaki Değişim (Di / dt = 0.1A / us) | 360 | MV | % 50 ila% 75 ila% 50 Iout max | ||
Çıkış Akımındaki Değişim (Di / dt = 2.5A / us) | 360 | MV | % 50 ila% 75 ila% 50 Iout max | ||
Yerleşim Süresi | 300 | bize | % 1'in içinde Vout nom. | ||
Açılma Zamanı | 50 | bayan | Vin =% 10'dan Vout =% 90 nom değere kadar. | ||
Çıkış voltajı aşımı | 5 | % |
Fonksiyonel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Anahtarlama Frekansı | 180 | 200 | 230 | KHz | Düzenleme aşaması ve İzolasyon aşaması |
Çıkış Voltaj Trimi | 10 | % | Trim Up | ||
8 | % | Trim Down | |||
Kaynak Akımını Etkinleştir | 1 | MA | |||
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol) | 1 | 15 | Vdc | Açık Kontrol, Mantıksal yüksek veya yüzen | |
-0.5 | 0.3 | Vdc | Kapalı-Kontrol, Mantık düşük | ||
Aşırı yükleme koruması | 110 | % | Darbe Akımı Limit Eşiği ile Akım Modu, Nabız, (% Nominal Yük) | ||
Kısa Devre Koruması | 65 | MΩ | Tip: Hıçkırık Modu, Otomatik Kurtarma, Kısa Devre Direnci | ||
Çıkış aşırı voltaj koruması | 110 | 150 | % | Yarım yük |
İzolasyon Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
İzolasyon Gerilimi | 1,500 | Vdc | Çıkışa Giriş, 1dak / 1mA | ||
1500 | Vdc | Ana plakaya giriş. 1 dak / 1 mA | |||
500 | Vdc | Taban plakasına çıktı. 1 dak / 1 mA | |||
İzolasyon Direnci | 100 | MΩ | Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de, | ||
İzolasyon Kapasitesi | 1000 | PF |
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -40 | +100 | ℃ | Taban plakası sıcaklığı | |
Depolama sıcaklığı | -55 | +115 | ℃ | Çevre | |
Sıcaklık Katsayısı | ± 0.02 | % / ℃ | |||
Nem | 20 | 95 | % RH | Bağıl Nem, Yoğuşmasız |
Standartlara Uygunluk
Parametre | Notlar |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
İğne Alev Testi (IEC 695-2-2) | |
IEC 61000-4-2 |
Mekanik Anahat
Notlar:
1. Tüm pimler 0.040 "(1.02mm) çapındadır ..
3. Toleranslar: x.xx ± 0.02 inç (xx ± 0.5mm)
X.xxx ± 0.010 inç (x.xx ± 0.25mm)
Pin Tanımı
Pin No. | İsim | İşlev |
1 | Etkinleştir | TTL girişi, iç açma ile Vin'yi (-) referans alarak dönüştürücüyü açar ve kapatır. |
2 | Vin (-) | Negatif giriş voltajı |
3 | Vin (+) | Pozitif giriş voltajı |
4 | Vout (+) | Pozitif çıkış voltajı |
5 | Com | Negatif çıkış voltajı |
6 | Trim | Çıkış voltajı trim. Nominal çıkış gerilimi için TRIM pinini açık bırakın. |
