Anahtarlamalı Güç Kaynağı İçin Yığın Akımı Sınırlama Gücü NTC Termistörleri

Anahtarlamalı Güç Kaynağı İçin Yığın Akımı Sınırlama Gücü NTC Termistörleri

Inrush Current Limiting Power NTC Thermistors For Switch Mode Power Supply

Ürün ayrıntıları:

Menşe yeri: Dongguan, Guangdong, Çin
Marka adı: UCHI
Sertifika: UL.VDE.SGS.
Model numarası: MF72

Ödeme & teslimat koşulları:

Min sipariş miktarı: 5000PCS
Fiyat: Negotiable
Ambalaj bilgileri: Toplu / Cephane / Makara
Teslim süresi: 3 ~ 5 iş günü
Ödeme koşulları: T / T, Paypal, Western Union, Money Gram
Yetenek temini: Aylık 8000.000.000PCS
Şimdi başvurun
Detaylı ürün tanımı

Anahtarlamalı Güç Kaynağı İçin Yığın Akımı Sınırlama Gücü NTC Termistörleri

Hızlı Detay:

· Yığılma önleyici akım supresyonu için düşük maliyetli katı hal cihazı.
· Hat akım bozulmasını ve radyo gürültüsünü en aza indirin.
Anahtarları, doğrultucu diyotları ve yumuşatma kapasitörlerini erken arızalara karşı koruyun.
· Sigortanın yanlışlıkla üflenmesini önleyin.

Açıklama:

Güç NTC termistörü, güç ilk açıldığında bir anahtarlama güç kaynağındaki veya diğer cihazlardaki ani akım miktarını sınırlamak için uygun bir cihaz olabilir. Güç NTC termistörü, yüksek bir soğuk direncin içinden akan akım tarafından ısıtıldığında düşük bir sıcak dirence düşen bir güç direnci olarak işlev görerek dalgalanma akımını sınırlar.
Yığın akım sınırlayıcıları güç NTC termistörü, devreleri sürekli çalışma sırasında önemsiz seviyede kalırken, devreleri istenmeyen yüksek akımlardan korur, yüksek yükselen akım dalgalanmalarını bastırır. Çalışma durumunda düşük dirençleri sayesinde Power termistör, bu uygulama için sıklıkla kullanılan sabit dirençlerden çok daha düşük güç dağılımına sahiptir.

Uygulamalar:

Anahtarlama modu güç kaynağının, KGK gücünün, transformatörlerin, motorların, çeşitli elektrikli ısıtma aletlerinin, enerji tasarruflu lambaların, balastların, çeşitli güç devrelerinin, yükselteçlerin, renkli gösterici, monitörlerin, renkli TV'nin, filament korumanın vb. Korunması için uygun dalgalanma akımını sınırlama .
Güç termistör bileşenleri, örneğin 20 A'ya kadar sürekli akımlara sahip elektrikli süpürgelerde, motorların yumuşak başlatılması için de kullanılabilir.

Özellikler:

Yığın Akımı Sınırlayıcı Güç NTC Termistör Özellikleri:

· İzolesiz kurşun telli reçine kaplı disk termistörü.
· 265 V (rms) voltaja kadar hem AC hem de DC devreler için uygundur.
· Direnç, akım ve boyut genişliği.
Mükemmel mekanik dayanım.
· PCB montajı için uygundur.

Yığın Akımı Sınırlama Gücü ile olan ve bulunmayan karşılaştırma eğrisi NTC termistör uygulaması

Yığın Akımı Sınırlama gücü olan ve olmayan İnceleme eğrisi NTC termistörü

Yığın Akımı Sınırlama Gücü NTC termistör Yük sıcaklık karakteristikleri

Yığın Akımı Sınırlama Gücü NTC termistörü
Yük sıcaklık özellikleri
Devre Koruma için Yığın Akımı Sınırlama Gücü NTC termistörlerinin tipik uygulaması

Diyot koruması için temel devre diyagramı NTC termistörü

Diyot koruması için temel devre diyagramı NTC termistörü

Yıpratıcı akım koruma devresi için NTC Termistör

NTC Termistörlerin Yığın Akımı Sınırlayıcılarının Olası Yerleri

Tipik güç kaynağı devresi

Tipik güç kaynağı devresi

Güç termistör uygulama devreleri

Güç NTC termistörler uygulama devreleri

Devre Koruma Uygulaması İçin Yığın Akımı Sınırlama Gücü NTC termistörü

Yıpratıcı akım koruma devresi için bir başka örnek NTC Termistör

Yığın Akımı Sınırlama Gücü NTC Termistörler Boyutlar (mm)

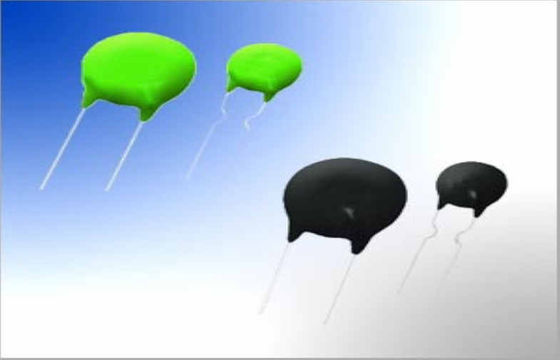

Yığın Akımı Sınırlama Gücü NTC Termistör Görünümü

Yığın Akımı Sınırlama Gücü NTC Termistörler Veri Dosyası

Parça No.

R25
(ohm)

maksimum
Kararlı
şimdiki
(A)

Yaklaşık.
Direnç
değeri
Maksimum akım
(Ω)

yayma
faktör
(mW / ° C)

termal
Zaman
sabit
(san)

Boyutlar (mm)

Dmax

Tmax

'H

H 0

d ± 1

MF72-3D9

3 ohm

4A

0.120

11

34

11

5.5

13.5

20.5

7.5 / 5

MF72-5D9

5 ohm

3 A

0.210

11

34

11

5.5

13.5

20.5

7.5 / 5

MF72-8D9

8 ohm

2A

0.400

11

32

11

5.5

13.5

20.5

7.5 / 5

MF72-10D9

10 ohm

2A

0.458

11

32

11

5.5

13.5

20.5

7.5 / 5

MF72-16D9

16 ohm

1 A

0.802

11

31

11

5.5

13.5

20.5

7.5 / 5

MF72-22D9

22 ohm

1 A

0.950

11

30

11

5.5

13.5

20.5

7.5 / 5

MF72-33D9

33 ohm

1 A

1.124

11

30

11

5.5

13.5

20.5

7.5 / 5

MF72-50D9

50 ohm

1 A

1,252

11

30

11

5.5

13.5

20.5

7.5 / 5

MF72-80D9

80 ohm

0.8A

2,010

11

30

11

5.5

13.5

20.5

7.5 / 5

MF72-3D11

3 ohm

5A

0.100

13

43

13

5.5

15.5

22.5

7.5 / 5

MF72-5D11

5 ohm

4A

0.156

13

45

13

5.5

15.5

22.5

7.5 / 5

MF72-8D11

8 ohm

3 A

0.255

14

47

13

5.5

15.5

22.5

7.5 / 5

MF72-10D11

10 ohm

3 A

0.275

14

47

13

5.5

15.5

22.5

7.5 / 5

MF72-12D11

12 ohm

2A

0.462

14

48

13

5.5

15.5

22.5

7.5 / 5

MF72-16D11

16 ohm

2A

0.470

14

50

13

5.5

15.5

22.5

7.5 / 5

MF72-20D11

20 ohm

2A

0.512

15

52

13

5.5

15.5

22.5

7.5 / 5

MF72-22D11

22 ohm

2A

0.563

15

52

13

5.5

15.5

22.5

7.5 / 5

MF72-33D11

33 ohm

1.5A

0.734

15

52

13

5.5

15.5

22.5

7.5 / 5

MF72-50D11

50 ohm

1.5A

1,021

15

52

13

5.5

15.5

22.5

7.5 / 5

MF72-60D11

60 ohm

1.5A

1,215

15

52

13

5.5

15.5

22.5

7.5 / 5

MF72-1.3D13

1,3 ohm

7A

0.062

13

60

15.5

6

17.5

24.5

7.5

MF72-3D13

3 ohm

6A

0.092

14

60

15.5

6

17.5

24.5

7.5

MF72-5D13

5 ohm

5A

0.125

15

68

15.5

6

17.5

24.5

7.5

MF72-10D13

10 ohm

4A

0.206

15

65

15.5

6

17.5

24.5

7.5

MF72-15D13

15 ohm

3 A

0.335

16

60

15.5

6

17.5

24.5

7.5

MF72-30D13

30 ohm

2.5A

0,517

16

65

15.5

6

17.5

24.5

7.5

MF72-47D13

47 ohm

2A

0.810

17

65

15.5

6

17.5

24.5

7.5

MF72-1.3D15

1,3 ohm

8A

0.048

18

68

17.5

6

19.5

26,5

10 / 7.5

MF72-1.5D15

1,5 ohm

8A

0.052

18

69

17.5

6

19.5

26,5

10 / 7.5

MF72-3D15

3 ohm

7A

0.075

18

76

17.5

6

19.5

26,5

10 / 7.5

MF72-5D15

5 ohm

6A

0.112

20

76

17.5

6

19.5

26,5

10 / 7.5

MF72-8D15

8 ohm

5A

0.178

20

80

17.5

6

19.5

26,5

10 / 7.5

MF72-10D15

10 ohm

5A

0.180

21

85

17.5

6

19.5

26,5

10 / 7.5

MF72-15D15

15 ohm

4A

0.268

20

75

17.5

6

19.5

26,5

10 / 7.5

MF72-30D15

30 ohm

3.5A

0.438

18

75

17.5

6

19.5

26,5

10 / 7.5

MF72-47D15

47 ohm

3 A

0.680

21

86

17.5

6

19.5

26,5

10 / 7.5

MF72-0.7D20

0,7 ohm

12A

0.018

25

89

22.5

7

24.5

31.5

10 / 7.5

MF72-1.3D20

1,3 ohm

9A

0,037

24

88

22.5

7

24.5

31.5

10 / 7.5

MF72-3D20

3 ohm

8A

0.055

24

88

22.5

7

24.5

31.5

10 / 7.5

MF72-5D20

5 ohm

7A

0.087

23

87

22.5

7

24.5

31.5

10 / 7.5

MF72-8D20

8 ohm

6A

0.142

25

105

22.5

7

24.5

31.5

10 / 7.5

MF72-10D20

10 ohm

6A

0.162

24

102

22.5

7

24.5

31.5

10 / 7.5

Yeni geliştirilen ani akım sınırlayıcı güç NTC termistör maks. işletme akımı.

Parça No.

R25

(ohm)

Maksimum Kararlı Akım

(A)

Yaklaşık.

Direnç

Deger

Maksimum Akım (Ω)

Maksimum Anma Gücü Pmax.

(W)

Dağılım Faktörü

(mW / ° C)

Termik Süre Sabiti

Boyutlar (mm)

Dmax

Tmax

'H

H 0

d

Toplu iğne

form

D15mm

2.5ohm / 9.5A

2,5 ohm

9.5A

0.044

3.5W

22 dak

75 max

17.5

6

19.5

26,5

7.5

iç kinked

D15mm

5 ohm / 8A

5 ohm

8A

0,058

3.5W

22 dak

75 max

17.5

6

19.5

26,5

7.5

iç kinked

D15mm,

10 ohm / 7A

10 ohm

7A

0.098

3.5W

22 dak

75 max

17.5

6

19.5

26,5

7.5

iç kinked

D20mm

1 ohm / 16A

1 ohm

16A

0.027

5W

28 dak

En fazla 110

22.5

7

24,7

/

10

Düz

D20mm

5 ohm / 12A

5 ohm

12A

0.047

5W

28 dak

En fazla 110

22.5

7

24,7

/

10

Düz

D20mm,

10 ohm / 8A

10 ohm

8A

0.085

5W

28 dak

En fazla 110

22.5

7

24,7

/

10

Düz

D25mm,

1 ohm / 20A

1 ohm

20A

0.021

7W

30 dk

130 max

29

8

33

/

10

Düz

D25mm

, 5 ohm / 14A

5 ohm

14A

0.047

7W

30 dk

130 max

29

8

33

/

10

Düz

D25mm,

10 ohm / 10A

10 ohm

10 A

0.084

7W

30 dk

130 max

29

8

33

/

10

Düz

D30mm,

1 ohm / 30A

1ohm

30A

0.014

8W

40 dak

Maks. 190

36

8.5

40

/

18

Düz

D30mm,

10 ohm / 13A

10 ohm

13A

0.056

8W

40 dak

Maks. 190

36

8.5

40

/

18

Düz

Yığın Akımı Sınırlama Gücü NTC termistör Güvenilirlik Verileri
Ölçek
Standart
Test Koşulları
ΔR25 / R25 (tipik)
Uyarılar

Kuru sicakta saklama

IEC 6 0068-2-2

Üst kategori sıcaklığında saklama Sıcaklık: 125oC Süre: 1000 saat

<% 10

Görünür bir hasar yok

Nemli ısıda, kararlı durumda depolanması

IEC 6 0068-2-3

Hava sıcaklığı: 40oC Hava nispi nemi:% 93 Süre: 21 gün

<% 5

Görünür bir hasar yok

Hızlı sıcaklık döngüsü

IEC 6 0068-2-14

Düşük test sıcaklığı: -55oC Üst test sıcaklığı: 125oC Devir sayısı: 10

<% 10

Görünür bir hasar yok

Dayanıklılık

Ben = Ben özledim t: 1000h

<% 10

Görünür bir hasar yok

Çevrimsiz dayanıklılık

I = Imax, 1000 devir Zamanında = 1 dk Soğutma süresi = 6 dk

<% 10

Geçici yük

Kapasitans = CT Devir sayısı: 1000

<% 5

Görünür bir hasar yok

Yığın akım sınırlayıcı güç seçimi için referans bilgi NTC termistör

1) Maksimum işletme akımı> Güç devrinde gerçek işletme akımı
2) 25C'de nominal sıfır güç direnci
<img data-cke-saved-src = "http://www.amwei.com/pima/Resistance%20calculation.gif" src = "http://www.amwei.com/pima/Resistance%20calculation.gif" "alt =" Direnç hesaplaması ">
Bunlardan E: döngüsel voltaj, Im: Aşırı akım
Dönüştürme gücü, geri dönüş gücü, anahtar gücü, UPS gücü, Im = 100 kez işletme akımı
Filament, ısıtıcı için, Im = 30 kez işletme akımı
3) Daha büyük Beta değeri, daha düşük direnç direnci, çalışma sıcaklığı artar.
4) Genellikle, zaman sabiti ve dağılım katsayısının daha büyük çarpımı, daha büyük NTC termal kapasitesi, daha güçlü NTC termistör dalgalanma akımı sınırlama kapasitesi.

Yığın Akımı Sınırlama Gücü NTC Termistör Uygulama Önlemleri

1) Yıpratıcı akım sınırlaması için, NTC termistörü yük devresi ile seri bağlanmalıdır. Daha yüksek sönümleme için birkaç ani akım sınırlayıcı da seri bağlanabilir. Yığın akımı sınırlayıcıları paralel bağlanmamalıdır.
2) Genel olarak ani akım sınırlandırıcıları, yüksek dirençleri nedeniyle yeterli ani akım sınırlaması sağlayabilecekleri soğuk duruma geri dönmek için zaman gerektirir. Soğutma süresi çevre şartlarına bağlıdır.
3) NTC Termistörünün çevresinin oldukça sıcak olabileceği düşünülmelidir. Bitişik bileşenler, termistörün uygun soğuma süresine izin vermek için bir termistörden yeterli uzaklığa yerleştirildiğinden emin olun.
4) Bitişik malzemelerin termistörün yüzey sıcaklığına eşit sıcaklıklarda çalışacak şekilde tasarlandığından emin olun. Çevredeki parçaların ve malzemelerin bu sıcaklığa dayanabileceğinden emin olun.
5) Aşırı ısınmayı önlemek için termistörlerin yeterince havalandırıldığından emin olun.
6) Termistör yüzeyinin komple tabakalanmasından kaçının.
7) NTC termistörlerin herhangi bir sıvı ve solvent ile temasından kaçının. Hiçbir suyun bir NTC termistörüne girmediğinden emin olun.
