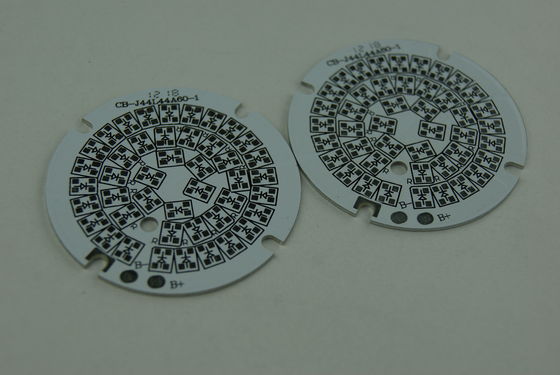

Araba / Güç / Ses Çok Katmanlı Alüminyum PCB Kurulu MCPCB for Exchange Converter

Araba / Güç / Ses Döviz Kurları için Çok Katlı Alüminyum Tabanlı PCB MCPCB

Tek Katmanlı Metal Çekirdekli PCB

Basit bir tabaka tek taraflı MCPCB, metal bir tabandan (genellikle alüminyum veya bakır alaşımı), Dielektrik (iletken olmayan) Tabaka, Bakır Devre Katmanı, IC bileşenleri ve lehim maskesinden oluşur.

Prepreg dielektrik, folyo ve bileşenlerden taban plakasına mükemmel ısı transferi sağlarken mükemmel elektrik yalıtımı sağlar. Taban alüminyum / bakır plaka tek taraflı alt katmanın mekanik bütünlüğünü sağlar ve ısıyı bir ısı emici, montaj yüzeyine veya doğrudan çevre havasına aktarır.

Tek Katmanlı MCPCB, yüzey montajlı ve yonga tel bileşenleri ile birlikte kullanılabilir ve FR4 PWB'den çok daha düşük ısıl direnç sağlar. Metal göbek, seramik alt katmanlardan daha düşük maliyet sağlar ve seramik alt katmanlardan çok daha geniş alanlara izin verir.

Çift Katmanlı Metal Çekirdekli PCB

Çift katmanlı MCPCB, metal çekirdeğin (genellikle alüminyum, bakır veya demir alaşımı) aynı tarafına konan iki bakır iletken katmanından oluşur. Metal taban, çift taraflı MCPCB'den (sırasıyla iki metal bakır tabakanın her iki yanına yerleştirilmiş) farklı olan MCPCB'nin tamamının tabanında bulunur ve yalnızca SMD'yi üst tarafta toplayabilirsiniz.

Tek katmanlı MCPCB'den farklı olarak, 2 katlı MCPCB, görüntüsü alınmış termal iletken laminat ile metal çekirdeği (ayrıca metal tabanı olarak da bilinir) birlikte katlamak için ek bir basma basamağı gerektirir.

Normal FR4 ile kıyaslandığında, bu strüktürün metal çekirdek ile birlikte iki kat laminasyonunda daha fazla teknoloji ve deneyim gerekir.

PCB'ye gömülü olan metal tabana sahip MCPCB'nin işlem basamakları, metal taban üzerinde birincil delmeden sonra delik tıkanması gerektiğinden, devreye yalıtmak için nispeten karmaşıktır.

Çift Taraflı Metal Çekirdekli PCB

Aynı zamanda iki katmanlı MCPCB gibi bakır iletkenli iki katmana sahiptir , ancak metal çekirdek iki iletken arasındadır, bu nedenle metal göbeğin her iki yanında iletkenler (iz) vardır ve birbirlerine Vias tarafından bağlanırlar. Bu yüzden ona "Çift Taraflı MCPCB" adı verildi ve SMD'yi hem üstte hem de altta yerleştirebilirsiniz.

Tek katmanlı MCPCB'den farklı olarak, çift taraflı MCPCB ayrıca görüntüsü alınan termal iletken laminat ile metal göbeği (metal tabanı olarak da bilinir) birlikte katmak için ek bir basma basamağı gerektirir. Ancak bazen, bazı ham Metal Clad malzeme tedarikçisi önceden laminatlandırılmış tahta malzemesini tedarik edecektir.

Normal FR4 ile kıyaslandığında, bu strüktürün metal çekirdek ile birlikte iki kat laminasyonunda daha fazla teknoloji ve deneyim gerekir.

Çok Katmanlı Metal Çekirdekli PCB

Tıpkı FR4 PCB'de olduğu gibi, birden fazla iz bırakan panoları da yapabiliriz ve buna " Çok Katmanlı MCPCB " adını verdik . Yapısı FR4 Çok Katmanları ile benzer, ancak yapmak çok daha karmaşıktır.

Elektrik performansında daha iyi performans elde etmek için, panolarda daha fazla bileşen yerleşebilir, sinyal ve zemin katmanını ayrı katmanlara yerleştirebilirsiniz.

Normal FR4 ile karşılaştırıldığında bu strüktür, metal çekirdek ile birlikte iki kattan daha fazla laminasyon üzerinde daha fazla teknoloji ve tecrübe gerektirir ve maliyeti, 2 kat MCPCBor veya çift taraflı MCPCB'den çok daha yüksektir.

MCPCB Uygulaması

LED ışıklar: Yüksek akım LED, Spotlight, yüksek akım PCB

Endüstriyel güç teçhizatı: Yüksek güçlü transistörler, transistör dizileri, push-pull veya totem kutuplu çıkış devresi (yarı kutuplu), solid-state röle, puls motor sürücüsü, motor Hesaplama amplifikatörleri (serro motor için operasyonel amplifikatör) Değiştiren cihaz (Inverter)

Otomobiller: ateşleme aleti, güç regülatörü, değişim dönüştürücüleri, güç denetleyicileri, değişken optik sistem

Güç: voltaj regülatörü serisi, anahtarlama regülatörü, DC-DC dönüştürücüler

OA: Yazıcı sürücüsü, büyük elektronik ekran substratı, termal baskı kafası

Ses: giriş - çıkış amplifikatörü, dengelenmiş amplifikatör, ön-kalkan amplifikatör, ses amplifikatörü, güç amplifikatörü

Diğerleri: Yarı iletken ısı yalıtım panosu, IC dizileri, direnç dizileri, Ics taşıyıcı yonga, ısı emici, güneş pil substratları, yarı iletken soğutma cihazı

Avantajı:

1. Alüminyum PCB ve LED PCB fabrikası doğrudan

2. Alüminyum PCB ve LED PCB kapsamlı kalite kontrol sistemine sahip

3. Alüminyum PCB ve LED PCB iyi fiyat

4. Alüminyum PCB ve LED PCB hızlı dönüş 48hours gelen Teslim süresi.

5. Alüminyum PCB ve LED PCBcertification (ISO / UL E354810 / RoHS).

6. İhracatta 8 yıllık tecrübeli hizmet

7. Alüminyum PCB ve LED PCB hiçbir MOQ değildir.

8. PCB, (Otomatikleştirilmiş Optik Muayene), QA / QC, sinek porselen, Etesting yoluyla yüksek quality.Strict

malzeme

Alüminyum tabanımız : bergquist (ABD), Polytronics (Tayvan), totking (çin) vb. 1W / mK'dan 8 W / mK'ye kadar ısı iletkenliği aralığı Mukavemetli Gerilim aralığı 2KV ila 8KV arasındadır ve müşterilerimizin her türlü ihtiyacını karşılamamıza, ayrıca satınalma maliyetini düşürmemize yardımcı olabilir.

Kabiliyet

Tabakalar: 1-4layers

Ana malzeme: Alüminyum / Bakır / Demir Alaşımı

Termal İletkenlik (dielektrial katman): 0.8, 1.5, 2.0, 3.0 W / mK

Dayanıklı gerilime: 2000-8000V

Kart Kalınlığı: 0.5mm ~ 3.0mm (0.02 "~ 0.12")

Bakır kalınlığı: 0.5 OZ, 1.0 OZ, 2.0 OZ, 3.0 OZ, 6 OZ'a kadar

Anahat: Yönlendirme, delme, V-Kes

Soldermask: Beyaz / Siyah / Mavi / Yeşil / Kırmızı, Taiyo PSR4000 beyaz

Legend / Silkscreen Renk: Siyah / Beyaz

Yüzey bitirme: Daldırma Altın, HASL, OSP

Maks. Panel boyutu: 600 * 1200mm (23.62 "* 47.24")

Ambalaj: Vakum / Plastik torba

Numuneler L / T: 4 ~ 6 Gün
