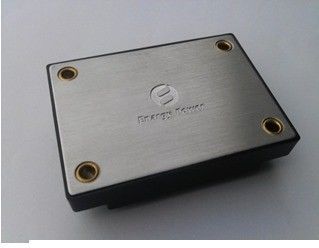

Endüstriyel Güç Kaynağı 40W Çıkışı 12V / 3.33A XX40-24S12-PEC

Temel Özellikler

Çıkış gücü: 40W

Geniş giriş aralığı: 18-36VDC

Yüksek dönüştürme verimliliği:% 90'a kadar

Hat düzenleme ±% 1

Yük regülasyonu ±% 1

Sabit çalışma frekansı

İzolasyon Gerilimi: 1,500V

Etkinleştir (Açık / Kapalı) Kontrol

Giriş düşük voltaj kilitleme

Çıkış voltajı düzeltmesi: ±% 8 Vout

Ürüne Genel Bakış

Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.

Elektriksel Özellikler

Aksi belirtilmediği sürece, elektriksel özellikler, giriş voltajının, çıkış yükünün ve taban plakası sıcaklığının tüm çalışma aralığı boyunca geçerlidir. Tüm sıcaklıklar, taban plakasının merkezinde bulunan çalışma sıcaklığına karşılık gelir.

Mutlak Maksimum Puanlar

Parametre	Min	Tip	Max	Birimler	Notlar
Giriş gerilimi			50	Vdc	Sürekli, çalışmayan
			40	Vdc	Sürekli çalışma
			50	Vdc	Çalışma geçici koruma, <100mS
Izolasyon gerilimi			2000	Vdc	Çıktı girişi
Çalışma sıcaklığı	-40		100	℃	Baz plakası sıcaklığı
Depolama sıcaklığı	-55		115	℃

Giriş Karakteristikleri

Parametre	Min	Tip	Max	Birimler	Notlar
Giriş voltaj aralığı	18	24	36	Vdc
Düşük Voltaj Kilitleme			17.9	Vdc	Açma eşiği, yarı yük
Düşük Voltaj Kilitleme	15.0			Vdc	Kapanma eşiği, yarım yük
Maksimum Giriş Akımı			3.0	A	Tam yük, Min. giriş
Verimlilik		90		%	Nominal girdi; tam dolu
Harici Girdi Kapasiteyi Öner		100		UF	Tipik ESR 0.1-0.2Ω

Çıkış Özellikleri

Parametre	Min	Tip	Max	Birimler	Notlar
Çıkış Voltajı Ayar noktası	11.88	12,00	12.12	Vdc	Nominal girdi; Yarım yük
Çıkış Gerilimi Aralığı	11.76	12,00	12.24	Vdc
Çıkış Akımı Menzili	0		3.33	A
Hat Yönetmeliği			± 1	%	Düşük hattan yüksek hatta; tam dolu
Yük Tertibatı			± 1	%	Tam yüke yük yok; Nominal girdi
Sıcaklık Düzenlemesi			± 0.02	% / ° C	Aşırı çalışma sıcaklığı aralığı
Akım sınırı	3.5		6.5	A	Çıkış gerilimi nominalin% 90'ı
Gürültü (Tepe-Pik)			120	MV
Maksimum Çıkış Kap.			3000	ΜF	Tam dolu

Dinamik Yanıt Özellikleri

Parametre	Min	Tip	Max	Birimler	Notlar
Çıkış Akımındaki Değişim (Di / dt = 0.1A / us)			± 400	MV	% 50 ila% 75 ila% 50 Iout max
Çıkış Akımındaki Değişim (Di / dt = 2.5A / us)			± 400	MV	% 50 ila% 75 ila% 50 Iout max
Yerleşim Süresi			300	bize	% 1'in içinde Vout nom.
Çıkış voltajı aşımı			5	%

Fonksiyonel Özellikler

Parametre	Min	Tip	Max	Birimler	Notlar
Anahtarlama Frekansı	180	200	230	KHz
Çıkış Voltaj Trimi			10	%	Trim Up, Trim Pin (+) Vout'a.
Çıkış Voltaj Trimi			8	%	Trim Down, Trim Pin Com,
Kaynak Akımını Etkinleştir			1	MA
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol)	1		15	Vdc	Açık Kontrol, Mantıksal yüksek veya yüzen
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol)	-0.5		0.3	Vdc	Kapalı-Kontrol, Mantık düşük
Kısa Devre Koruması			10	MΩ	Tip: Hıçkırık Modu, Otomatik Kurtarma, Kısa Devre Direnci

İzolasyon Özellikleri

Parametre	Min	Tip	Max	Birimler	Notlar
İzolasyon Gerilimi	1,500			Vdc	Çıkışa Giriş, 1mA
	1500			Vdc	Ana plakaya giriş, 1mA
	500			Vdc	Baz plakasına çıkış, 1mA
İzolasyon Direnci	100			MΩ	Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de,
İzolasyon Kapasitesi		1000		PF

Çevresel Özellikler

Parametre	Min	Tip	Max	Birimler	Notlar
Çalışma sıcaklığı	-40		+100	℃	Genişletilmiş taban plakası sıcaklığı
Depolama sıcaklığı	-55		+115	℃	Çevre
Sıcaklık Katsayısı			± 0.02	% / ℃
Nem	20		96	% RH	Bağıl Nem, Yoğuşmasız
Rakım			3000	M

Önerilen tipik uygulama

Şekil 1: Tipik uygulama devresi (negatif mantık ünitesi, kalıcı olarak etkin).

tasarımcı	Değer	Spesifikasyon
C1-C5	1uF	SMD1210-100V-X7R
C6	100nF	SMD1210-100V-X7R
C8-C11	100nF	SMD2220-1000V-X7R
L1, L2	2.4uH	ACM1211-701-2PL-TL01
C7	470uF	Elektrolitik kondansatör (100V)
C12	220uF	Elektrolitik kondansatör (63V)

Mekanik Anahat

Notlar:

1. Tüm pimler 0.040 "(1.02mm) çapındadır.

2. Toleranslar: x.xx ± 0.02 inç (xx ± 0.5mm)

X.xxx ± 0.010 inç (x.xx ± 0.25mm)

Pin Tanımı

Pin No.	İsim	İşlev
1	Etkinleştir	Dönüştürücüyü açıp kapatmak için TTL girişi, Vin (-) referans alınmış, dahili olarak açılmış.
2	Vin (-)	Negatif giriş voltajı
3	Vin (+)	Pozitif giriş voltajı
4	Vout (+)	Pozitif çıkış voltajı
5	Com	Negatif çıkış voltajı
6	Trim	Çıkış voltajı trim. Nominal çıkış gerilimi için TRIM pinini açık bırakın.
