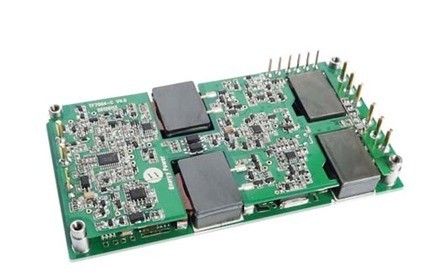

Yüksek Güç 700W endüstriyel DC / DC dönüştürücü 30V / 24A RoHS TF700-48S30-NOC

Endüstriyel Güç Kaynağı 700W Çıkış 30V / 24A TF700-48S30-NOC

Temel Özellikler

Çıkış gücü: 700W

Geniş giriş aralığı: 36-72VDC

Yüksek dönüştürme verimliliği:% 92'ye kadar

Hat düzenleme ±% 1

Yük regülasyonu ±% 1

Sabit çalışma frekansı

İzolasyon Gerilimi: 1,500V

Etkinleştir (Açık / Kapalı) Kontrol

Çıkış aşırı yük koruması

Çıkış aşırı voltaj koruması

Sýklama modu kýsa devre korumasý

Aşırı sıcaklık koruması

Giriş düşük voltaj kilitleme

UL94V-0 alev gecikmeli derecelendirme

RoHS uyumlu

Ürüne Genel Bakış

Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.

Elektriksel Özellikler

Aksi belirtilmediği sürece, elektriksel özellikler, giriş voltajının, çıkış yükünün ve taban plakası sıcaklığının tüm çalışma aralığı boyunca geçerlidir. Tüm sıcaklıklar, taban plakasının merkezinde bulunan çalışma sıcaklığına karşılık gelir.

Giriş Özellikleri

Çıkış Özellikleri

Dinamik Yanıt Özellikleri

Fonksiyonel Özellikler

İzolasyon Özellikleri

Genel özellikleri

Çevresel Özellikler

İşlev Özellikleri

Etkinleştir (ON / OFF) Kontrol (Pin 3 ve Pin4):

Etkinleştirme pimi güç modülünün elektronik olarak açılıp kapatılmasını sağlar. Etkinleştir (Açık / Kapalı) işlevi pil gücünü korumak, darbeli güç uygulaması veya güç yükseltme sıralaması için kullanışlıdır.

Etkinleştirme pimi, -Vine başvurulur. Dahili olarak yukarı çekilir, bu nedenle harici gerilim kaynağı gerekmez. Enable pininin kontrolü için bir açık kolektör (veya açık drain) anahtarı önerilir.

Enable pinini kullanırken, referansın gerçekten EMI filtresi öncesinde değil, üniteden uzakta olan-Pin pin olduğundan emin olun. Kontrol sinyalinin optik olarak bağlanması ve opto kuplörü doğrudan modülde konumlandırılması, bu sorunlardan kaçınacaktır. Etkinleştirme pimi kullanılmazsa, kayan (pozitif mantık) bırakılabilir veya -Vana pinine bağlanabilir (negatif mantık). Şekil A , AÇIK / KAPALI iğneyi çalıştırmak için beş olası devrenin detaylarını vermektedir. Şekil B , dahili AÇMA / KAPAMA devresinin ayrıntılı bir görünüşüdür.

Şekil A: AÇIK / KAPALI iğneyi çalıştırmak için çeşitli devreler.

Şekil B: Dahili AÇIK / KAPALI pin devresi

Uzaktan Algılama (Pins 7 ve 8):

Uzaktan algılama, dönüştürücünün çıkış voltajını doğrudan yük noktasında algılamasını ve böylece yük iletken dağıtımını ve temas kayıplarını otomatik olarak telafi etmesini sağlar (Şekil C). Her bir çıkış terminali için + Sense ve -Sense olarak belirlenmiş bir anlamda yol vardır. Bu kablolar, yük kablolarına kıyasla çok düşük akım taşırlar. Dahili olarak, algılama terminali ile güç çıkış terminali arasında bir direnç bağlanır. Uzaktan anlam kullanılıyorsa, duyu kablolarının kendi çıkış kablolarına kısa devre yapılması gerekir (Şekil D).

Çıkış bağlantıları yapılırken dikkatli olunmalıdır. Çıkış terminalleri alıcı hatlardan önce kesilmelidir, tam yük akımı algılama hatlarının altına akar ve dahili algılama direncine zarar verir. Herhangi bir çıkış bağlantısı yapmadan önce daima dönüştürücüye güç sağlayın. Hat düşüşünde maksimum telafi voltajı 0.5V'a kadar

Şekil C: Uzaktan Algılama Bağlantısı

Şekil D: Uzaktan Duyu Bağlantısı

Koruma Özellikleri

· Giriş Düşük Voltaj Kilitleme : Konvertör, giriş voltajı çok düşük olduğunda giriş sisteminde bir dengesizlik probleminden kaçınmaya yardımcı olmak için tasarlanmıştır. Kilitleme devresi DC histerezisli bir karşılaştırıcıdır. Giriş voltajı yükseldiğinde, dönüştürücünün açılmadan önce tipik Açılma Gerilim Eşiği değerini (şartname sayfasında listelenmiştir) aşması gerekir. Dönüştürücü açık olduğunda, konvertör kapanmadan önce giriş voltajı tipik Turn-Off Voltaj Eşiği değerinin altına düşmelidir.

· Çıkış Akımı Limiti: Maksimum akım sınırı, çıkış voltajı düştükçe sabit kalır. Bununla birlikte, çıkıştaki kısa empedans çıkış voltajını belirtilen Çıktı DC Akım-Limit Kapatma Geriliminin altına düşürecek kadar küçük olduğunda, dönüştürücü kısa devre koşulu kaldırılana kadar sürtünme kipine süresiz olarak kısa devre koruma devresine girer. Bu, dönüştürücü veya yük kartı aşırı derecede ısınmayı önler.

· Aşırı Sıcaklık Kapatma: Dönüştürücü üzerindeki bir sıcaklık algılayıcısı, modülün ortalama sıcaklığını algılar. Termal kapanma devresi, algılanan konumdaki sıcaklık Aşırı Sıcaklık Kapatma değerine ulaştığında dönüştürücüyü kapatmak üzere tasarlanmıştır. Algılanan yerin sıcaklığı Aşırı Sıcaklık Kapatma Yeniden Başlatma Hysteresis değerine düştüğünde dönüştürücünün tekrar açılmasına izin verecektir.

Test Yöntemi

Çıktı Ripple ve Gürültü Testi:

Çıkış dalgalanması, temel frekans dalgalanması ve yüksek frekans anahtarlama gürültü sivri uçlarından oluşur. Temel anahtarlama frekansı dalgalanması (veya temel dalgalanma) 100KHz ila 1MHz aralığındadır; Yüksek frekans anahtarlama gürültü sivri (veya anahtarlama gürültüsü) 10 MHz ila 50 MHz aralığındadır. Anahtarlama gürültüsü normalde 20 MHz bant genişliği ile belirlenir ve gürültü yükselmeleri için tüm önemli harmonikleri dahil edilir.

Çıkış dalgalanmasını ve gürültünün ölçülmesinin en kolay yolu, aşağıda gösterildiği gibi bir osiloskop prob ucunu ve zemin halkasını doğrudan güç dönüştürücü çıkış pinlerine bastırmaktır. Bu, çıkış terminalleri arasında mümkün olan en kısa bağlantıyı sağlar. Osiloskop probu topraklama klipsi dalgalanma ve gürültü ölçümlerinde hiçbir zaman kullanılmamalıdır. Topraklama klibi sadece bir anten görevi görecek ve radyasyona maruz kalmış yüksek frekanslı enerjiyi pikap edecek değil aynı zamanda ortak modlu gürültüyü de ölçmeye getirecektir.

Ripple ve noise ölçümleri için standart test düzeneği Şekil E'de gösterilmiştir. Ölçümler için, prob probu uzun zemin klipsiyle ilişkili gürültü pikapını ortadan kaldırmak için bir prob soketi (Tektronix, PN 131.0258-00) kullanılır.

Şekil E: Ripple & Noise Standart Test Cihazları.
