Place of Origin: | China |
Marka adı: | Enargy |
Model Number: | XX60-24S24-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
Fiyat: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Vurgulamak: | Endüstriyel güç kaynakları,izole güç kaynağı |
---|

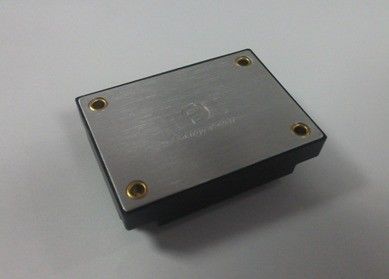

Endüstriyel Güç Kaynağı 60W Çıkış 24V / 2.5A XX60-24S24-PEC
Temel Özellikler
Çıkış gücü: 60W
Giriş aralığı: 18-36VDC
Yüksek dönüştürme verimliliği:% 92'ye kadar
Hat düzenleme ±% 1
Yük regülasyonu ±% 1
Sabit çalışma frekansı
İzolasyon Gerilimi: 1500V
Etkinleştir (Açık / Kapalı) Kontrol
Çıkış aşırı yük koruması
Sýklama modu kýsa devre korumasý
Giriş düşük voltaj kilitleme
Çıkış voltajı düzeltmesi: -8 ~ +% 10 Vout
Ürüne Genel Bakış
Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Elektriksel Özellikler
Aksi belirtilmediği sürece, elektriksel özellikler, giriş voltajının, çıkış yükünün ve taban plakası sıcaklığının tüm çalışma aralığı boyunca geçerlidir. Tüm sıcaklıklar, taban plakasının merkezinde bulunan çalışma sıcaklığına karşılık gelir.
Mutlak Maksimum Puanlar
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş gerilimi | 40 | Vdc | Sürekli, çalışmayan | ||
38 | Vdc | Sürekli çalışma | |||
40 | Vdc | Çalışma geçici koruma, <100mS | |||
Izolasyon gerilimi | 2000 | Vdc | Çıktı girişi | ||
Çalışma sıcaklığı | -40 | 100 | ℃ | ||
Depolama sıcaklığı | -65 | 125 | ℃ | ||
-Ve Voltajını etkinleştir | -0.5 | 15 | Vdc |
girdi Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş voltaj aralığı | 18 | 24 | 36 | Vdc | Sürekli |
Düşük Voltaj Kilitleme | 17.5 | 17.9 | Vdc | Açma eşiği | |
15.0 | 16.5 | Vdc | Kapanma eşiği | ||
Maksimum Giriş Akımı | 4.1 | A | Tam yük, Min. giriş | ||
Verimlilik | 90 | % | Nominal giriş voltajı, nominal yük | ||
Harici Girdi Kapasiteyi Öner | 100 | UF | Tipik ESR 0.1-0.2W |
çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Voltajı Ayar noktası | 23.76 | 24.24 | Vdc | Nominal girdi; Yarı yük; 25 ℃ | |
Çıkış Gerilimi Aralığı | 23.52 | 24.48 | Vdc | ||
Çıkış Akımı Aralığı | 0 | 2.5 | A | Termal derecelendirmeye tabi tutulabilir | |
Hat Yönetmeliği | ± 0.02 | ± 1 | % | Düşük hattan yüksek hatta; tam dolu | |
Yük Tertibatı | ± 0.02 | ± 1 | % | Tam yüke yük yok; Nominal girdi | |
Akım sınırı | 2.75 | 4.50 | A | Çıkış gerilimi nominalin% 90'ı | |
Dalgalanma (RMS) | 30 | MV | Nominal girdi; tam dolu; 20 MHz bant genişliği | ||
Gürültü (Tepe-Pik) | 240 | MV | |||
Maksimum Çıkış Kap. | 1800 | ΜF | Nominal girdi; tam dolu | ||
Çıkış Voltaj Trimi | ± 8 | % | Nominal girdi; tam dolu; 25 ° C |
Dinamik Yanıt Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Akımındaki Değişim (Di / dt = 0.1A / us) | 480 | MV | % 50 ila% 75 ila% 50 Iout max | ||
Çıkış Akımındaki Değişim (Di / dt = 2.5A / us) | 480 | MV | % 50 ila% 75 ila% 50 Iout max | ||
Yerleşim Süresi | 300 | bize | % 1'in içinde Vout nom. | ||
Çıkış voltajı aşımı | 5 | % |
Fonksiyonel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Anahtarlama Frekansı | 180 | 200 | 230 | KHz | Düzenleme aşaması ve İzolasyon aşaması |
Trim (Pin6) | Bkz. Kısım 6.2 Voltaj Trimi (Pim 6) | ||||
Çıkış Voltaj Trimi | 8 | % | Trim Up, Trim Pin (-) Vout'a. | ||
8 | % | Trim Down, Pin'i (+) Vout'a Trimleyin. | |||
Etkinleştir (ON / OFF) Kontrol (Pim 1) | Bkz. Bölüm 6.1 | ||||
Etkinleştirme Gerilimi Kaynak Akımını Etkinleştir | 15 | Vdc | İğne yüzmesini etkinleştir | ||
1 | MA | ||||
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol) | 1.0 | 15 | Vdc | Açık Kontrol, Mantıksal yüksek veya yüzen | |
-0.5 | 0.3 | Vdc | Kapalı-Kontrol, Mantık düşük | ||
Kısa Devre Koruması | 10 | MΩ | Tip: Hıçkırık Modu, Otomatik Kurtarma, Kısa Devre Direnci |
İzolasyon Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
İzolasyon Gerilimi | 1500 | Vdc | Çıktıya Giriş | ||
1500 | Vdc | Tabana Giriş | |||
500 | Vdc | Tabana Çıktı | |||
İzolasyon Direnci | 100 | MΩ | Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de, | ||
İzolasyon Kapasitesi | 1000 | PF |
Genel özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Ağırlık | 2,4 (68) | Oz (g) | Kapsüllenmiş | ||
MTBF (hesaplanan) | 250 | Bayanlar | TR-NWT-000332; 80% yük, 300LFM, 40 ℃ Ta |
çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -40 | +100 | ℃ | Genişletilmiş, taban PCB sıcaklığı | |
Depolama sıcaklığı | -55 | +115 | ℃ | Çevre | |
Sıcaklık Katsayısı | ± 0.02 | % / ℃ | |||
Nem | 20 | 95 | % RH | Bağıl Nem, Yoğuşmasız |
Standartlara Uygunluk
Parametre | Notlar |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
İğne Alev Testi (IEC 695-2-2) | Tüm montaj testi; Pano ve plastik parçalar UL94V-0 uyumlu |
IEC 61000-4-2 |
Yeterlilik Belgesi
Parametre | Notlar |
Titreşim | 10-55Hz süpürme, 1 dak./sweep, 3 eksen için 120 süpürme |
Mekanik Şok | 100g min, x ve y ekseninde 2 damla, z ekseninde 1 damla |
Soğuk (çalışıyorken) | IEC60068-2-1 Reklam |
Nemli ısı | IEC60068-2-67 Cy |
Sıcaklık Döngüsü | -40 ° C ila 100 ° C, rampa 15 ° C / dak., 500 çevrim |
Güç / Termal Bisiklet | Vin = min - max, tam yük, 100 cycle |
Tasarım Marjinalliği | Tmin-10 ° C ila Tmax + 10 ° C, 5 ° C kademeler, Vin = min - maks,% 0-105 yük |
Yaşam Testi | Vin ve yükün% 95'i, derece düşen birimler, 1000 saat |
Lehimlenebilirlik | IEC60068-2-20 |
Tipik Uygulama ve Tasarım Hususu
Tipik uygulama devresi
Şekil 1: Tipik uygulama devresi (negatif mantık ünitesi, kalıcı olarak etkin).
tasarımcı | Değer | Spesifikasyon |
C1-C5 | 1uF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
C8-C11 | 100nF | SMD2220-1000V-X7R |
L1, L2 | 2.4uH | ACM1211-701-2PL-TL01 |
C7 | 470uF | Elektrolitik kondansatör (100V) |
C12 | 220uF | Elektrolitik kondansatör (63V) |
Mekanik Anahat
Notlar:
1. Diğer tüm pimler 0.040 "(1.02mm) çapındadır.
2. Toleranslar: x.xx ± 0.02 inç (xx ± 0.5mm)
X.xxx ± 0.010 inç (x.xx ± 0.25mm)
Pin Tanımı
Pin No. | İsim | İşlev |
1 | Etkinleştir | Dönüştürücüyü açıp kapatmak için TTL girişi, Vin (-) referans alınmış, dahili olarak açılmış. |
2 | Vin (-) | Negatif giriş voltajı |
3 | Vin (+) | Pozitif giriş voltajı |
4 | Vout (+) | Pozitif çıkış voltajı |
5 | Vout (-) | Negatif çıkış voltajı |
6 | Trim | Çıkış voltajı trim. Nominal çıkış gerilimi için TRIM pinini açık bırakın. |
