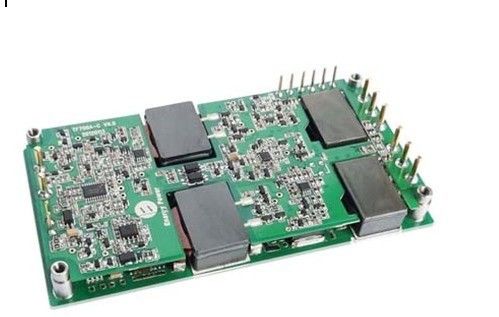

İzolasyon Endüstriyel Güç Kaynağı 700W dc-dc invertör Çıkışı 28V / 25A TF700-48S28-NOC

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	Enargy
Model Number:	TF700-48S28-NOC

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1pcs
Fiyat:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

İletişim

Detaylı ürün tanımı

Vurgulamak:

Endüstriyel güç kaynakları

endüstriyel DC dc dönüştürücü

Endüstriyel Güç Kaynağı 700W Çıkış 28V / 25A TF700-48S28-NOC

Temel Özellikler

Çıkış gücü: 700W

Geniş giriş aralığı: 36-72VDC

Yüksek dönüştürme verimliliği:% 93'e kadar

Hat düzenleme ±% 1

Yük regülasyonu ±% 1

Sabit çalışma frekansı

İzolasyon Gerilimi: 1,500V

Etkinleştir (Açık / Kapalı) Kontrol

Çıkış aşırı yük koruması

Çıkış aşırı voltaj koruması

Sýklama modu kýsa devre korumasý

Aşırı sıcaklık koruması

Giriş düşük voltaj kilitleme

UL94V-0 alev gecikmeli derecelendirme

Ürüne Genel Bakış

Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.

Elektriksel Özellikler

· Elektriksel özellikler, aksi belirtilmedikçe, giriş voltajının, çıkış yükünün ve taban plakası sıcaklığının tüm çalışma aralığı boyunca geçerlidir. Tüm sıcaklıklar, taban plakasının merkezinde bulunan çalışma sıcaklığına karşılık gelir.

Giriş Karakteristikleri

Parametre	Min	Tip	Max	Birimler	Notlar
Giriş Gerilimi Aralığı	36	48	72	Vdc	Sürekli
Maksimum Giriş Akımı			24	A	Tam yük, Min. giriş
Bekleme Giriş Akımı			0.2	A	Yüksüz
Verimlilik	92			%
Harici Girdi Kapasiteyi Öner	470			UF	ESR 0.1-0.2R

Çıkış Özellikleri

Parametre	Min	Tip	Max	Birimler	Notlar
Çıkış Gerilimi Aralığı	27.72	28.00	28.28	Vdc
Çıkış Akımı Menzili	0		25	A
Hat Yönetmeliği			± 1	%	Vin = 367V, 100 = 0-23A
Yük Tertibatı			± 1	%	Vin = 367V, 100 = 0-23A
Genel Çıkış Gerilimi			± 1	%	Vin = 367V, 100 = 0-23A
Gürültü (Tepe-Pik)		120	250	MV	20 MHz bant genişliği. 10uF elektrolitik kondansatör ve 0.1uF seramik kapasitör ile tam anma akımında çıkış.
Maksimum Çıkış Kap.	1000	3300	6000	ΜF	Ta≤-5 ℃ olduğunda 2000uF önerilir
Çıkış Voltaj Trimi	22		32	Vdc	Nominal girdi; tam dolu; 25 ° C

Dinamik Yanıt Özellikleri

Parametre	Min	Tip	Max	Birimler	Notlar
Çıkış Akımındaki Değişim (Di / dt = 0.1A / us)			850	MV	Di / dt = 0.1A / us, Io =% 25 -% 50 -% 25 Ioutmax veya% 50 -% 75 -% 50 Iout max
Yerleşim Süresi		400		bize	% 1'in içinde Vout nom.
Çıkış voltajı aşımı			5	%

Fonksiyonel Özellikler

Parametre	Min	Tip	Max	Birimler	Notlar
Anahtarlama Frekansı	240	255	270	KHz
Çıkış Voltaj Trimi			32	Vdc	Trim Up, Trim Pin (+) Vout'a.
Çıkış Voltaj Trimi	22			Vdc	Trim Down, Pin'i (-) Vout'a Trimleyin.
Kaynak Akımını Etkinleştir			5	MA
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol)	3.5		15	Vdc	Açık Kontrol, Mantıksal yüksek veya yüzen
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol)	-0.3		1.5	Vdc	Kapalı-Kontrol, Mantık düşük
Yardımcı güç kaynağı	8		15	Vdc	Sürekli kaynak akımı ≤25mA
Çalışma durumu algılama (IOG)					Modül tamamlandığında düşük empedans, modül başarısız olduğunda yüksek empedans
Düşük Voltaj Kilitleme	32.0		35.9	Vdc	Açma eşiği
Düşük Voltaj Kilitleme	31.0		35.0	Vdc	Kapanma eşiği
Aşırı yükleme koruması	110	125	150	%	Darbe Akımı Limit Eşiği ile Akım Modu, Darbe, (% Nominal Yük)
Çıkış aşırı gerilimi koruma	33		36	Vdc	Sızdırma Modu, Otomatik Kurtarma
Aşırı Sıcaklık Koruması	100	105	110	℃	Otomatik Kurtarma, Basepalte Sıcaklığı
Aşırı Sıcaklık Koruması		10		℃	Histerezis

İzolasyon Özellikleri

Parametre	Min	Tip	Max	Birimler	Notlar
İzolasyon Gerilimi	1500			Vdc	Çıkışa Giriş, Sızıntı Akımı ≤1mA
	1000			Vdc	Ana plakaya giriş, Sızıntı akımı ≤1mA
	500			Vdc	Ana plakaya Çıkış, Sızıntı akımı ≤1mA
İzolasyon Direnci	10			MΩ	Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de,
İzolasyon Kapasitesi		1000		PF

Genel özellikleri

Parametre	Min	Tip	Max	Birimler	Notlar
Ağırlık			200	G
MTBF	250.000			Saatler

Çevresel Özellikler

Parametre	Min	Tip	Max	Birimler	Notlar
Çalışma sıcaklığı	-40		85	℃	Genişletilmiş taban sıcaklığı
Depolama sıcaklığı	-55		115	℃	Çevre
Nem	20		90	% RH

Mekanik Anahat

Pin Tanımı

Pin No.	İsim	İşlev
1	Vin (-)	Negatif giriş voltajı
2	Vin (+)	Pozitif giriş voltajı
3	AÇIK KAPALI-	Negatif Etkinleştirme kontrolü
4	AÇIK / KAPALI +	Pozitif Etkinleştirme kontrolü
5	Vout +	Pozitif çıkış voltajı
6	Vout-	Negatif çıkış voltajı
7	S-	Negatif uzak anlamda. SENSE (-), Vout'a (-) bağlanmalıdır
8	S +	Olumlu uzak anlamda. SENSE (+), Vout'a (+) bağlanmalıdır
9	TRİM	Çıkış voltajı trim. Nominal çıkış gerilimi için TRIM pinini açık bırakın.
10	PC	Mevcut paylaşım
11	IOG	Çalışma durumu algılama
12	AUX	Yardımcı güç kaynağı
