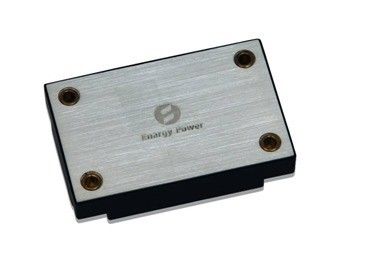

Endüstriyel Güç Kaynağı 30W Çıkış 24V / 1.25A XX30-24S24-PEC
Temel Özellikler
Çıkış gücü: 30W
Geniş giriş aralığı: 18-36VDC
Yüksek dönüştürme verimliliği:% 92'ye kadar
Hat düzenleme ±% 1
Yük regülasyonu ±% 1
Sabit çalışma frekansı
İzolasyon Gerilimi: 1,500V
Etkinleştirme (Açık / Kapalı) Kontrol
Çıkış aşırı yük koruması
Sýklama modu kýsa devre korumasý
Aşırı sıcaklık koruması
Giriş düşük voltaj kilitleme
Çıkış voltajı düzeltmesi: ±% 10 Vout
Ürüne Genel Bakış
Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Elektriksel Özellikler
· Elektriksel özellikler, aksi belirtilmedikçe, giriş voltajının, çıkış yükünün ve taban plakası sıcaklığının tüm çalışma aralığı boyunca geçerlidir. Tüm sıcaklıklar, taban plakasının merkezinde bulunan çalışma sıcaklığına karşılık gelir.
Mutlak Maksimum Puanlar
Parametre | Min | Tip | Max | Birimler | Notlar |
Izolasyon gerilimi | 1500 | Vdc | Çıktı girişi | ||
Çalışma sıcaklığı | -40 | +100 | ℃ | ||
Depolama sıcaklığı | -55 | +125 | ℃ |
Giriş Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş voltaj aralığı | 18 | 24 | 36 | Vdc | Sürekli |
Düşük Voltaj Kilitleme | 15.5 | 16.8 | Vdc | Yarım yük | |
16.9 | 17.8 | Vdc | Yarım yük | ||
Maksimum Giriş Akımı | 2.0 | A | Tam yük, 18V giriş | ||
Verimlilik | 91 | % | Tam dolu | ||
Harici Girdi Kapasiteyi Öner | 100 | UF | Tipik ESR 0.1-0.2Ω |
Çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Voltajı Ayar noktası | 24.00 | Nominal girdi; Yük yok; 25 ℃ | |||
Çıkış Gerilimi Aralığı | 23.76 | 24.24 | Vdc | ||
Çıkış Akımı Menzili | 0.1 | 1.25 | A | ||
Hat Yönetmeliği | ± 1 | % | Düşük hattan yüksek hatta; tam dolu | ||
Yük Tertibatı | ± 1 | % | Tam yüke yük yok; Nominal girdi | ||
Akım sınırı | 0.1 | 1.25 | A | Çıkış gerilimi nominalin% 95'i | |
Dalgalanma (RMS) | 50 | MV | Nominal girdi; tam dolu; 20 MHz bant genişliği; | ||
Gürültü (Tepe-Pik) | 150 | MV | |||
Maksimum Çıkış Kap. | 1500 | ΜF | Nominal girdi; tam dolu | ||
Çıkış Voltaj Trimi | +/- 10 | % | Nominal girdi; tam dolu; 25 ° C |
Dinamik Yanıt Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Akımındaki Değişim (Di / dt = 0.1A / us) | 720 | MV | % 50 ila% 75 ila% 50 Iout max | ||
Çıkış Akımındaki Değişim (Di / dt = 2.5A / us) | 720 | MV | % 50 ila% 75 ila% 50 Iout max | ||
Yerleşim Süresi | 300 | 400 | bize | % 1'in içinde Vout nom. | |
Açılma Zamanı | 50 | bayan | Tam dolu; Vout =% 90 nom. | ||
Kapatma düşüş zamanı | 20 | bayan | Tam dolu; Vout =% 10 nom. | ||
Çıkış voltajı aşımı | 5 | % |
Fonksiyonel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Anahtarlama Frekansı | 180 | 230 | KHz | Düzenleme aşaması ve İzolasyon aşaması | |
Trim (Pin6) | Bkz. Kısım 3.2 Gerilim Trimi (Pin 6) | ||||
Çıkış Voltaj Trimi | 10 | % | Trim Up, Trim Pin (-) Vout'a. | ||
10 | % | Trim Down, Pin'i (+) Vout'a Trimleyin. | |||
Etkinleştir (ON / OFF) Kontrol (Pin2) | Bölüm 3.2'ye bakın | ||||
Kaynak Akımını Etkinleştir | 10 | MA | |||
Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol) | 1.0 | 15 | Vdc | Açık Kontrol, Mantıksal yüksek veya yüzen | |
-0.5 | 0.3 | Vdc | Kapalı-Kontrol, Mantık düşük | ||
Kısa Devre Koruması | 10 | MΩ | Tip: Hıçkırık Modu, Otomatik Kurtarma, Kısa Devre Direnci |
İzolasyon Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
İzolasyon Gerilimi | 1,500 | Vdc | Çıktıya Giriş | ||
1500 | Vdc | Tabana Giriş | |||
500 | Vdc | Tabana Çıktı | |||
İzolasyon Direnci | 100 | MΩ | Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de, |
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -40 | +100 | ℃ | Genişletilmiş, taban PCB sıcaklığı | |
Depolama sıcaklığı | -55 | +125 | ℃ | Çevre | |
Nem | 20 | 90 | % RH | Bağıl Nem, Yoğuşmasız |
Mekanik Anahat
Notlar:
1. Tüm pimler 0.040 "(1.02mm) dia
2. Toleranslar: x.xx ± 0.02 inç (xx ± 0.5mm)
X.xxx ± 0.010 inç (x.xx ± 0.25mm)
Pin Tanımı
Pim No. | İsim | İşlev |
1 | Etkinleştir | TTL girişi, iç açma ile Vin'yi (-) referans alarak dönüştürücüyü açar ve kapatır. |
2 | Vin (-) | Negatif giriş voltajı |
3 | Vin (+) | Pozitif giriş voltajı |
4 | Vout (+) | Pozitif çıkış voltajı |
5 | Vout (-) | Negatif çıkış voltajı |
6 | Trim | Çıkış voltajı trim. Nominal çıkış gerilimi için TRIM pinini açık bırakın. |
