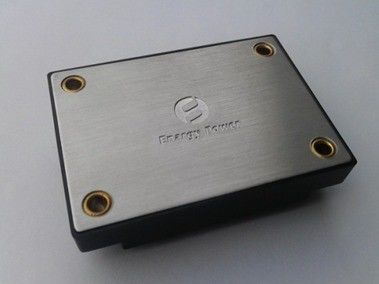

Endüstriyel Güç Kaynağı 50W Çıkış 24V / 2.08A XX50-12S24-PEC

Temel Özellikler

Çıkış gücü: 50W

Geniş giriş aralığı: 9-18VDC

Yüksek dönüştürme verimliliği:% 87'ye kadar

Hat düzenlemesi ±% 0.02

Yük regülasyonu ±% 0,02'ye

Sabit çalışma frekansı

İzolasyon Gerilimi: 1,500V

Etkinleştir (Açık / Kapalı) Kontrol

Giriş düşük voltaj kilitleme

Çıkış voltajı düzeltmesi: ±% 8 Vout

Ürüne Genel Bakış

Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.

Elektriksel Özellikler

Aksi belirtilmediği sürece, elektriksel özellikler, giriş voltajının, çıkış yükünün ve taban plakası sıcaklığının tüm çalışma aralığı boyunca geçerlidir. Tüm sıcaklıklar, taban plakasının merkezinde bulunan çalışma sıcaklığına karşılık gelir.

Mutlak Maksimum Puanlar

Parametre

Min

Tip

Max

Birimler

Notlar

Giriş gerilimi

22

Vdc

Sürekli, çalışmayan

20

Vdc

Sürekli çalışma

22

Vdc

Çalışma geçici koruma, <100mS

Izolasyon gerilimi

2000

Vdc

Çıktı girişi

Çalışma sıcaklığı

-40

100

Baz plakası sıcaklığı

Depolama sıcaklığı

-55

115

Giriş Özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

Giriş voltaj aralığı

9

12

18

Vdc

Başlangıç ​​voltaj aralığı

10

12

18

Vdc

Düşük Voltaj Kilitleme

8.5

8,9

Vdc

Açma eşiği, yarı yük

7.5

8.0

Vdc

Kapanma eşiği, yarım yük

Maksimum Giriş Akımı

7

A

Tam yük, Min. giriş

Verimlilik

87

%

Nominal girdi; tam dolu

Harici Girdi Kapasiteyi Öner

100

UF

Tipik ESR 0.1-0.2Ω

Çıkış Özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

Çıkış Voltajı Ayar noktası

23.76

124.00

24.24

Vdc

Nominal girdi; Yarım yük

Çıkış Gerilimi Aralığı

23.52

24.00

24.48

Vdc

Çıkış Akımı Menzili

0.1

2.08

A

Hat Yönetmeliği

± 0.02

± 1

%

Düşük hattan yüksek hatta; tam dolu

Yük Tertibatı

± 0.02

± 1

%

Tam yüke yük yok; Nominal girdi

Sıcaklık Düzenlemesi

± 0.02

% / ° C

Aşırı çalışma sıcaklığı aralığı

Akım sınırı

2.3

A

Çıkış gerilimi nominalin% 90'ı

Kısa devre akımı

5

A

Dalgalanma (RMS)

50

MV

Nominal girdi; tam dolu; 20 MHz bant genişliği

Gürültü (Tepe-Pik)

240

MV

Maksimum Çıkış Kap.

1800

ΜF

Tam dolu

Dinamik Yanıt Özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

Çıkış Akımındaki Değişim

(Di / dt = 0.1A / us)

960

MV

% 50 ila% 75 ila% 50 Iout max

Çıkış Akımındaki Değişim

(Di / dt = 2.5A / us)

960

MV

% 50 ila% 75 ila% 50 Iout max

Yerleşim Süresi

300

bize

% 1'in içinde Vout nom.

Açılma gecikmesi Süresi

50

bayan

Tam dolu; Vin-Vout =% 90 nom

Çıkış voltajı aşımı

5

%

Fonksiyonel Özellikler

Parametre

Min

Tip

Max

Birimler

Notlar

Anahtarlama Frekansı

180

200

230

KHz

Çıkış Voltaj Trimi

10

%

Trim Up, Trim Pin (+) Vout'a.

8

%

Trim Down, Trim Pin Com,

Kaynak Akımını Etkinleştir

1

MA

Pozitif Mantığı Etkinleştir (Açık - Kapalı Kontrol)

1

15

Vdc

Açık Kontrol, Mantıksal yüksek veya yüzen

-0.5

0.3

Vdc

Kapalı-Kontrol, Mantık düşük

Aşırı Güç Koruması

110

%

Kısa Devre Koruması

65

Tip: Hıçkırık Modu, Otomatik Kurtarma, Kısa Devre Direnci

İzolasyon Özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

İzolasyon Gerilimi

1,500

Vdc

Çıkışa Giriş, 1mA

1500

Vdc

Ana plakaya giriş, 1mA

500

Vdc

Baz plakasına çıkış, 1mA

İzolasyon Direnci

100

Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de,

İzolasyon Kapasitesi

1000

PF

Çevresel Özellikler

Parametre

Min

Tip

Max

Birimler

Notlar

Çalışma sıcaklığı

-40

+100

Genişletilmiş taban plakası sıcaklığı

Depolama sıcaklığı

-55

+115

Çevre

Sıcaklık Katsayısı

± 0.02

% / ℃

Nem

20

95

% RH

Bağıl Nem, Yoğuşmasız

Mekanik Anahat

Notlar:

1. Tüm pimler 0.040 "(1.02mm) çapındadır.

2. Toleranslar: x.xx ± 0.02 inç (xx ± 0.5mm)

X.xxx ± 0.010 inç (x.xx ± 0.25mm)

Pin Tanımı

Pin No.

İsim

İşlev

1

Etkinleştir

TTL girişi, iç açma ile Vin'yi (-) referans alarak dönüştürücüyü açar ve kapatır.

2

Vin (-)

Negatif giriş voltajı

3

Vin (+)

Pozitif giriş voltajı

4

Vout (+)

Pozitif çıkış voltajı

5

Com

Negatif çıkış voltajı

6

Trim

Çıkış voltajı trim. Nominal çıkış gerilimi için TRIM pinini açık bırakın.
