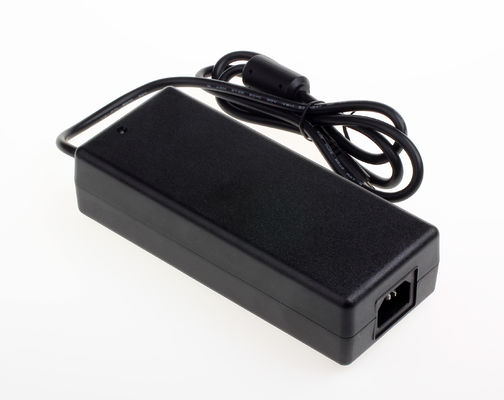

120W Realan Bilgisayar AC Adaptörü, 12V Siyah AC DC ITX Güç Kaynağı

1, AÇIKLAMA:

Belgenin amacı güç kaynağı anahtarlama W 120 fonksiyonel gereksinimleri belirtmektir.

2, GİRİŞ ÖZELLİKLERİ:

2.1 Giriş Voltajı:

Nominal Gerilim: 100 ~ 240Vac

Varyasyon Aralığı: 90-264Vac

2.2 Giriş Frekansı:

Nominal Frekans: 50 / 60Hz.

Varyasyon Frekansı: 47-63Hz

2.3 Giriş Akımı:

Herhangi bir giriş gerilimi ve anma, DC çıkış puan yükte 2.0 Amper max.

2.4 Yığın Geçişi:

120 Amps Maks. Anma yükü ve 25 ℃ ortam sıcaklığında 240Vac girişinde soğuk çalıştırma.

2.5 Ac Sızıntı Akımı:

0,25 mA Max.At240Vac girişi.

3, ÇIKIŞ ÖZELLİKLERİ:

3.1 Güç çıkışı

3.2 Kombine Yük / Hat Tüzüğü

3.3Giriş ve Gürültüyü:

Nominal gerilim ve nominal yük altında, Max.Bandwidth 20MHz ve Paralel 47uF / 0.1uF ölçülerinde test noktasına bağlanmış ölçüye gelen dalgalanma ve ses dalgalanmaları aşağıdaki gibidir.

Gerilim Ripple ve Gürültüsü (Maks.)

12 Vdc 120 mV pp

3.4 Gecikme süresini açın:

115Vac giriş ve çıkış Max.load.

3.5 Yükseliş Zamanı:

40 mS Max.at 115Vac giriş ve çıkış Maks. Yük.

3.6 Bekleme süresi:

5 mS Min.at 115Vac giriş ve çıkış Max.Load.

3.7 Verimlilik:

% 75 Min, 115 / 230Vac giriş gerilimi, 1 / 4,1 / 2,3 / 4 ve tam yük hesaplama ortalama verimlilik de.

4, KORUMA FONKSİYONU:

4.1 Kısa devre testi:

Kısa devre arızaları giderildiğinde güç kaynağı otomatik olarak geri kazanılacaktır.

4.2 Aşırı Akım Koruması:

Aşırı akım arızaları giderildiğinde güç kaynağı otomatik olarak kurtarılacaktır.

4.3 Aşırı Gerilim Koruması:

Arızalar% 120 -% 170 oranında azaltıldığında güç kaynağı otomatik olarak toparlanacak.

5, ÇEVRESEL GEREKLİ:

5.1 Çalıştırma Sıcaklığı:

0 ℃ ila 40 ℃, Tam yük, Normal çalışma.

5.2 Depolama Sıcaklığı: -20 ℃ ile 80 ℃ arası Paketle

5.3 Bağıl Nem:

% 5 (0 ℃) ~ 90% (40 ℃) RH, 72Hrs, Tam yük, Normal çalışma.

5.4 Titreşim:

Çalışma: IEC 721-3-3 3M3

5 ~ 9Hz, A = 1.5mm

9 ~ 200Hz, İvme 5m / S2

2. Ulaşım:

IEC 721-3-2 2M2

5-9Hz, A = 3.5mm

9 ~ 200Hz, İvme = 5m / S2

200 ~ 500Hz, İvme = 15m / S2

3. Eksenler, eksen başına 10 döngü.

Test sırasında herhangi bir kalıcı hasar meydana gelmez.

ÖRNEK, gücü kapatıp açtıktan sonra orijinal durumuna geri getirmelidir ..

5.5 Paketli Bırakma:

1M duvar tipi ve 760mm masaüstü tipi için yukarıda tarif edildiği gibi.

Yatay yüzey, en az 13 mm kalınlığında, iki kat kontrplak üzerine monte edilen sert odundur.

Her biri 19 mm'den 20 mm'ye kalınlıkta, hepsi beton veya eşdeğer dayanıksız bir zemin üzerinde desteklenir.

6, GÜVENLİK KOŞULLARI:

6.1Güvenlik:

6.2 DİELEKTRİK MUKAVEMET Hi-Pot:

Tip testi için 1800 Vac10mA / 3S: ikincil Birincil.

6.3 Uyarılma direnci:

Birincil ila ikincil: 500V DC'de 10MΩ min.

6.4 EMI STANDART

Sınırlarını Karşılamaktadır

<1> .fcc part15 sınıf B kuralları

<2> .EN55022 sınıf B kuralları

<3> .GB9254-1998, GB17625.1-2003

7, MEKANİK GEREKLİLİK:

7.1 Muhafaza:

Güç kaynağı boyutu: L 170 x G 72 x Y 41,5 mm;

7.2 giriş Konektör:

IEC-320-C14.
