12V 25A Açık Alan Sürümü için Tam Aralık Ayarlı CCTV Güç Kaynağı

Model numarası.

W & T TVP1225 18 (18 Kanal çıkışı) -T

Kanalları çıktılar

1

2

3

4

5

6

7

8

9

1 0

11

12

13

14

15

16

17

18

Çıktı

DC Voltaj (V)

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

12V

Anma Akımı (A)

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

1.38A

LED göstergesi

LED

Dalgalanma dalgası

& Gürültü (MV)

120mV

Voltaj

Doğruluk (%)

±% 5

Toplam çıkış akımı

25.0A

Termal Kesim Koruması (TCO)

Sorun çıktığı zaman, her çıkışın bağımsız PTC sigortası ve LED göstergesi vardır,

Sadece bağımsız çıktıyı etkiler, diğer çıktı hala çalışıyor.

Yükseliş zamanı

Tam yükte 1800ms, 23ms / 230VAC 4000ms, 30ms / 115VAC

Bekleme süresi (TYP.)

Tam yükte 80ms / 230VAC 14ms / 115VAC

Giriş

Volrage aralığı

Anahtarlama için 115V / 230V AC;

Frekans aralığı

47 ~ 63Hz

Etkinlik (Tip.)

>% 80

Koruma

Aşırı yükleme

% 110-180 nominal çıkış gücü, koruma türü: hıçkırık modu, otomatik olarak sonra kurtarır

Hata durumu kaldırıldı

Aşırı Akım

Aşırı akım oluştuğunda (Ortalama çıkış akımı% 130-150), güç kaynağı

Durum kaldırıldığında kendini koruma durumuna otomatik olarak geçecek ve ardından normale dönecektir.

Aşırı gerilim

0ver voltaj ayarı: 120-140% nominal voltaj

Kısa devre

Kısa devre olduğunda, bağımsız PTC sigortası devreyi

Durum kaldırılmışsa, PTC sigortası otomatik olarak kapanmaya geri dönecektir.

Çevre

Çalışma Sıcaklığı

-20 ~ + 60 ℃

Çalışan nem

20 ~ 90% RH, yoğunlaşmayan

Depolama sıcaklığı

-40 ~ + 85 ℃,% 10 ~ 95 RH

Direnç gerilimi

I / P = O / P: 3KVAC I / P = FG: 1.5KVAC O / P = FG: 0.5KVAC

İzolasyon direnci

I / P = O / P, I / P = FG, O / P = FG: 100M Ohm / 500VDC / 25 ℃ /% 70 Bağıl Nem

EMI EMİSYONU

EN55022 (CISPR22) Sınıf B'ye uygunluk

EMS ENGELLİLİK

EN61000-4-2,3,4,5,6,8,11, ENV50204, hafif sanayi düzeyi, ölçütlere A uygunluk

Diğerleri

MTBF

≥ 100K saat. MIL-HDBK-217F (25 ℃)

Boyut

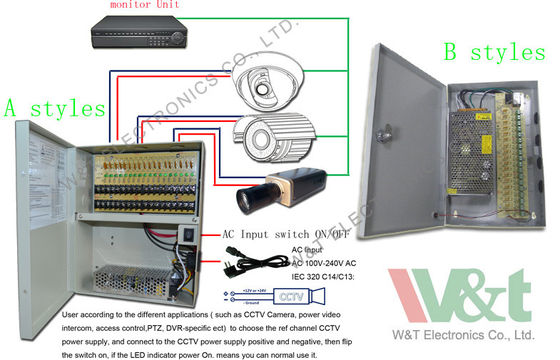

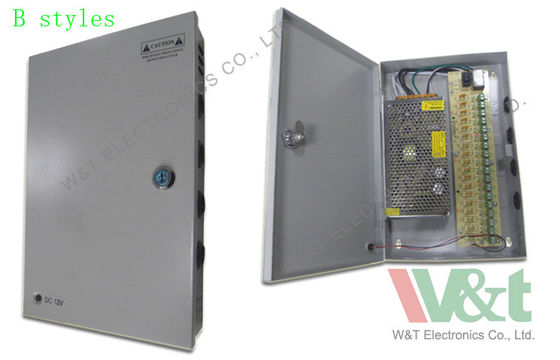

A: 255 * 208 * 90mm (L * G * H) B: 315 * 205 * 52mm (L * G * H)

Paketleme

0.60Kg: 5PCS / 3.0Kg (530 * 300 * 240MM)
